Почему совместимые индукторы всегда важны для фильтрации электромагнитных помех

 Совместимые катушки индуктивности играют решающую роль в фильтрации помех, формируя поведение схемы и обеспечивая соответствие нормативным требованиям. Недавние исследования показывают, что материалы сердечника индуктора и выбор конструкции напрямую влияют на энергоэффективность и целостность сигнала в современных схемах.

· Сердечники из феррита и железного порошка помогают поддерживать эффективность и снижать потери.

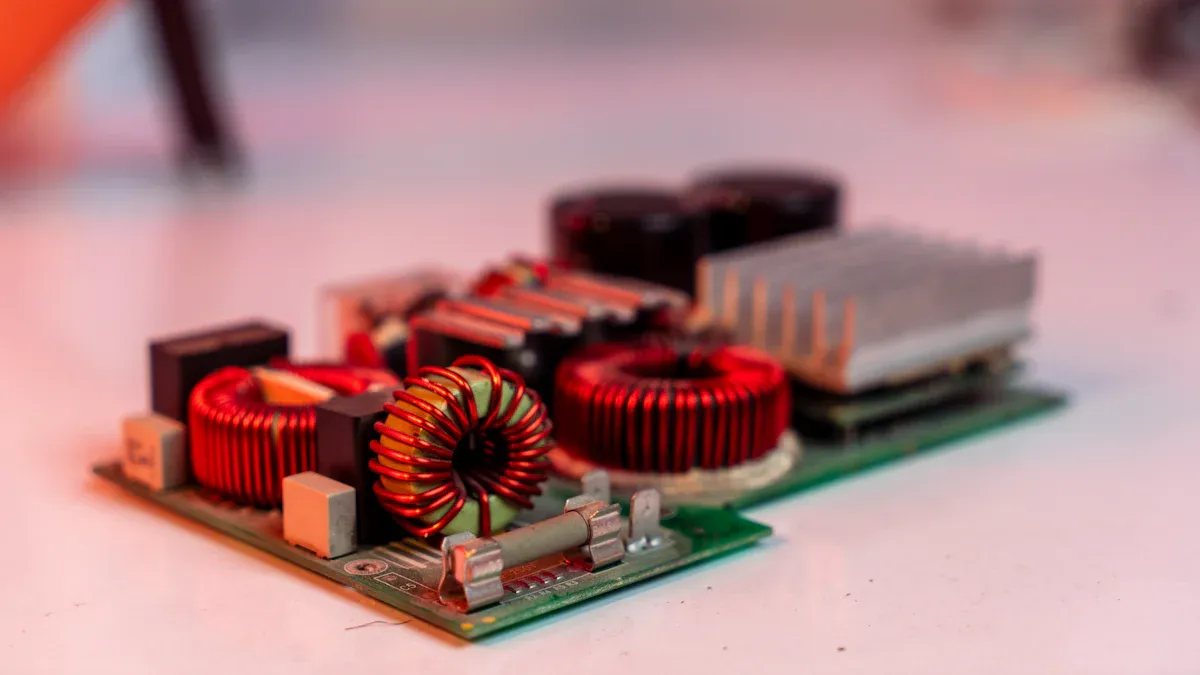

· Тороидальные и катушечные конструкции повышают производительность в высокочастотных средах, что усиливает подавление электромагнитных помех.
·  Выбор правильных индукторов гарантирует надежную работу цепей и соответствие строгим стандартам.

Что такое совместимые индукторы для фильтрации электромагнитных помех?

Определение совместимости фильтров электромагнитных помех

Совместимые индукторы составляют основу эффективных электромагнитных фильтров. Эти компоненты должны соответствовать электрическим и механическим требованиям схемы, чтобы обеспечить надежное подавление помех. Совместимость означает больше, чем просто установку на печатную плату. Он включает в себя согласование характеристик дросселя с конкретными потребностями фильтрации помех, такими как целевой диапазон частот, токовая обработка и интеграция с другими компонентами фильтра.

Производители указывают совместимость катушек индуктивности, используемых в электромагнитных фильтрах, учитывая несколько важных факторов:

· Значение индуктивности должно совпадать с целевой полосой частот шума, чтобы обеспечить эффективный импеданс.

· Текущие номиналы, включая насыщение и среднеквадратичное значение, имеют решающее значение для предотвращения насыщения активной зоны и управления температурным повышением.

· Сопротивление постоянному току влияет на эффективность и выделение тепла на этапе фильтра.

· Собственная резонансная частота должна превышать максимальную частоту шума, чтобы сохранить индуктивное поведение.

· Размер корпуса, способ монтажа и эффективность экранирования влияют как на электрические характеристики, так и на механическую интеграцию.

Примечание. Инженеры должны всегда проверять, что собственная резонансная частота дросселя находится выше самой высокой частоты, вызывающей опасения. Это гарантирует, что фильтр продолжает блокировать помехи, а не пропускать их.

Совместимые катушки индуктивности также должны бесперебойно работать с конденсаторами фильтров. Такое партнерство помогает создать фильтр нижних частот или синфазный фильтр, который блокирует нежелательные помехи, позволяя при этом проходить нужным сигналам. В системах электропитания правильный индуктор предотвращает излучение электромагнитных помех и обеспечивает соответствие нормативным стандартам.

Ключевые параметры подавления электромагнитных помех

Производительность электромагнитных фильтров зависит от нескольких ключевых электрических параметров. Каждый параметр влияет на то, насколько хорошо фильтр блокирует помехи и сохраняет целостность сигнала.

· Индуктивность влияет на способность индуктора аккумулировать энергию и определяет способность фильтра подавлять шум.

· Фактор качества (Q) указывает на эффективность. Более высокая добротность означает меньшие потери и лучшую производительность электромагнитных фильтров.

· Номинальный ток определяет максимальный ток, который индуктор может выдержать без перегрева или насыщения сердечника.

· Распределенная емкость влияет на стабильность. Меньшая емкость приводит к улучшению производительности в высокочастотных приложениях.

В таблице ниже показано, как эти параметры влияют на производительность эми-фильтра:

В реальных приложениях инженеры выбирают совместимые индукторы, отвечающие всем этим требованиям. Они учитывают тип помех, например, кондуктивные или излучаемые помехи, и выбирают фильтры, отвечающие конкретным задачам их конструкции. Когда в фильтрах используются правильные индукторы, они обеспечивают надежное подавление помех и обеспечивают соответствие отраслевым стандартам.

Критические факторы при выборе правильного индуктора фильтра электромагнитных помех

Значение индуктивности и допуск

Значение индуктивности является основным фактором в фильтрах электромагнитных помех. Он определяет импеданс на разных частотах, что напрямую влияет на способность фильтра уменьшать нежелательный шум. Более высокие значения индуктивности усиливают подавление на повышенных частотах. Более низкие значения могут потребовать дополнительной емкости для достижения желаемого уровня фильтрации. Инженеры должны выбирать катушки индуктивности с точными значениями индуктивности, которые соответствуют требованиям их цепей.

Изменение допуска также играет важную роль в работе фильтра электромагнитных помех. Небольшие несоответствия могут увеличить вносимые потери и вызвать пульсации в полосе пропускания. В фильтрах более высокого порядка для поддержания производительности необходимы жесткие допуски. Несоответствие импеданса может создавать отражения, ухудшающие качество сигнала. Точная настройка становится критически важной для предотвращения пульсаций и обеспечения надежного подавления помех.

Текущий рейтинг и насыщенность

Номинальный ток определяет максимальный ток, который индуктор может выдержать без перегрева или насыщения. В фильтрах электромагнитных помех должны использоваться катушки индуктивности, номиналы которых соответствуют максимальному входному току или превышают его. Это предотвращает выход из строя из-за перегрузки по току. В таблице ниже показано, как номинальный ток влияет на выбор фильтра в различных приложениях:

Насыщение сердечника представляет собой несколько рисков для фильтров электромагнитных помех. Когда происходит насыщение, индуктивность падает, что приводит к увеличению пульсаций тока и выходу из строя фильтра. Риски теплового выхода из-под контроля возникают по мере увеличения потерь, что приводит к повышению температуры и более раннему насыщению. Искаженные формы выходных сигналов влияют на стабильность формы тока. Нелинейное магнитное поведение увеличивает помехи, усложняя соблюдение строгих ограничений.

Основной материал и потери

Выбор материала сердечника влияет на потери и подавление электромагнитных помех. Ферритовые сердечники представляют собой экономичное решение для частот от 150 кГц до 30 МГц. Нанокристаллические сердечники обеспечивают более высокую плотность потока насыщения и лучшие характеристики на высоких частотах. Аморфные металлические сердечники обеспечивают превосходные свойства для специализированного применения. Инженеры должны выбирать материалы сердечника, которые минимизируют потери и соответствуют требованиям их фильтров электромагнитных помех.

Потери в сердечнике влияют на подавление электромагнитных помех и эффективность схемы. Литые индукторы содержат магнитный поток, сводящий к минимуму утечку и предотвращающий помехи в чувствительных цепях. Низкое сопротивление постоянному току приводит к уменьшению потерь энергии в виде тепла, что повышает общую эффективность. Превосходное магнитное экранирование снижает электромагнитные помехи в плотно упакованных печатных платах.

Частотная характеристика и импеданс

Частотные характеристики важны для фильтров электромагнитных помех в радиочастотных и энергетических приложениях. Инженеры должны учитывать значение индуктивности, добротность, частоту собственного резонанса, сопротивление постоянному току, номинальный ток, допуск, паразитную емкость и размер корпуса. Эти характеристики определяют, насколько хорошо фильтр подавляет помехи и сохраняет целостность сигнала.

Согласование импедансов между катушками индуктивности и конденсаторами имеет решающее значение для эффективности фильтра. Несогласованные импедансы могут значительно снизить эффективность фильтра. Инженеры должны обеспечить правильное согласование импедансов во время проектирования и установки фильтров электромагнитных помех. Эта практика помогает блокировать помехи и поддерживать качество сигнала.

· Согласование импеданса имеет решающее значение для эффективности фильтра.

· Несогласованные импедансы могут привести к значительному снижению эффективности фильтра.

· Надлежащее согласование импеданса должно быть обеспечено при проектировании и установке фильтров импеданса.

Размер, монтаж и эффективность

Ограничения по размеру и монтажу влияют на выбор совместимых дросселей в компактных конструкциях. Инженеры должны выбирать методы монтажа, которые соответствуют требованиям их фильтров электромагнитных помех и приложений. В таблице ниже представлены распространенные методы монтажа и их использование:

Высококачественные и эффективные индукторы поддерживают современный компактный дизайн и энергоэффективность. Силовые индукторы необходимы для эффективной передачи энергии, сводя к минимуму потери энергии при передаче электрической энергии. Выбор качественных силовых индукторов может привести к значительному снижению эксплуатационных расходов предприятий. Эффективные индукторы минимизируют потери энергии во время работы, что важно для поддержания эффективности в различных приложениях. В электромобилях эффективные силовые индукторы могут значительно снизить потери энергии, тем самым увеличивая запас хода. В смартфонах они способствуют увеличению срока службы батареи и снижению выделения тепла. Индукторы с ферритовым сердечником управляют электрической энергией, эффективно сохраняя и высвобождая ее, что сводит к минимуму потери. Высокая магнитная проницаемость ферритовых сердечников имеет решающее значение для обеспечения бесперебойной работы в высокочастотных приложениях.

Инженеры должны выбирать совместимые индукторы, которые соответствуют требованиям фильтров электромагнитных помех, поддерживают согласование импедансов и соответствуют размерам и ограничениям по монтажу их конструкций. Такой выбор обеспечивает надежное подавление помех, соответствие стандартам и эффективную работу в современных устройствах.

Пошаговое руководство по выбору правильного фильтра электромагнитных помех

Определение требований EMI и соответствия требованиям

Инженеры и любители должны начать с понимания требований к фильтрации для своих проектов. Нормативные стандарты устанавливают базовый уровень приемлемых уровней помех. Процесс определения этих требований включает в себя несколько этапов:

1. Проведите предварительное тестирование на соответствие требованиям, чтобы заранее выявить потенциальные проблемы с электромагнитными помехами.

2. Разработайте план испытаний, в котором описываются стандарты, оборудование и критерии приемки.

3. Подготовьте изделие к использованию по назначению.

4. Настройте испытательное оборудование и изделие согласно плану.

5. Выполняйте тесты, отслеживайте результаты и регистрируйте любые аномалии.

6. Проанализируйте данные испытаний, чтобы подтвердить соответствие.

7. Создайте отчет с подробным описанием процедур и результатов.

8. В случае возникновения сбоев внедрить корректирующие действия.

9. Повторите тестирование после внесения исправлений.

Анализ потребностей схемы и системы

Прежде чем выбрать правильный электромагнитный фильтр, инженеры должны проанализировать схему и характеристики системы. Ключевые факторы включают в себя:

· Типы шума, такие как синфазные и дифференциальные помехи.

· Частотные диапазоны работы.

· Текущие рейтинги приложения.

· Тепловые характеристики под нагрузкой.

· Требования, специфичные для применения, включая стандарты безопасности и пределы тока утечки.

Выбор правильного материала сердечника также имеет значение. Феррит подходит для большинства применений в диапазоне 150 кГц–30 МГц. Нанокристаллические сердечники обеспечивают более высокую плотность потока насыщения и лучшие характеристики на высоких частотах. Аморфные металлические сердечники обеспечивают превосходные свойства для специализированных требований к фильтрации.

Сопоставьте характеристики индуктора с приложением

Соответствие характеристик индуктора конкретному применению обеспечивает эффективное подавление помех. В таблице ниже показано, как различные характеристики влияют на фильтрацию помех:

Выбор правильного электромагнитного фильтра на ранних этапах цикла проектирования позволяет избежать дорогостоящих доработок. Инженеры должны учитывать рабочую частоту, уровни тока и конфигурацию пассивных электромагнитных фильтров. Неспособность согласовать спецификации с потребностями приложения может привести к неадекватному шумоподавлению и увеличению падения напряжения.

Оцените данные производителя и качество

Анализ данных производителя помогает подтвердить, что индукторы соответствуют требованиям фильтрации. Важные критерии включают в себя:

Высококачественные индукторы повышают надежность электромагнитных фильтров в требовательных приложениях.

Тестирование и проверка выбора индуктора

Тестирование и проверка подтверждают, что выбранные электромагнитные фильтры соответствуют всем требованиям. Лучшие практики включают в себя:

1. Определить источники шума и их частотные диапазоны.

2. Выбирайте высококачественные компоненты с подходящими характеристиками.

3. Разместите фильтры рядом с источниками шума, чтобы свести к минимуму излучаемые помехи.

4. Минимизируйте паразитные эффекты, используя короткие прямые трассы печатной платы.

5. Используйте экранирование для дальнейшего снижения помех.

6. Проверьте производительность фильтров с помощью анализаторов спектра и сетевых анализаторов.

7. Настройте конфигурацию по мере необходимости для оптимальной фильтрации.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

Использование стандартных или несовместимых катушек индуктивности в электромагнитных фильтрах часто приводит к недостаточной фильтрации и увеличению помех. Фильтры, разработанные без учета конкретных потребностей приложения, могут не иметь надлежащей изоляции между цепями. Пренебрежение эффектами пускового тока, скачками напряжения или необходимостью защиты от электростатического разряда может поставить под угрозу производительность фильтров. Инженерам следует избегать выбора фильтров только на основе размера или стоимости. Вместо этого им следует выбирать фильтры, адаптированные к уникальным требованиям их приложений, чтобы обеспечить надежное подавление помех.

Совет: Тщательный анализ распространенных ошибок может помочь инженерам избежать дорогостоящих ошибок при проектировании и добиться надежного подавления помех.

К наиболее частым ошибкам при выборе электромагнитного фильтра относятся:

1. Недостаточная фильтрация

2. Отсутствие изоляции между цепями.

3. Пренебрежение эффектами пускового тока

4. Игнорирование скачков напряжения

5. Не используются диоды защиты от электростатического разряда.

6. Неправильный выбор индуктивности для применения.

7. Игнорирование текущей рейтинговой разницы

8. С видом на DCR

9. Выбор только по размеру

Реальное влияние совместимых и несовместимых индукторов

Успех фильтров электромагнитных помех в источниках питания

Тематические исследования показывают, как совместимые индукторы преобразуют электромагнитные фильтры в источниках питания. Инженеры часто выбирают индукторы, соответствующие электрическим и механическим требованиям их фильтров. Такой тщательный выбор приводит к надежному подавлению помех и улучшению соответствия требованиям. Фильтр электромагнитных помех для источника питания DOREXS является ярким примером. Инженеры отметили повышение надежности и производительности после интеграции совместимых индукторов. Эти фильтры стабильно работали и соответствовали нормативным стандартам. Реальные применения показывают, что надежные конструкции фильтров помогают инженерам находить эффективные решения.

· Совместимые индукторы повышают надежность фильтра.

· Фильтры достигают желаемого уровня производительности в системах электропитания.

· Инженеры разрабатывают соответствующие требованиям решения, изучая успешные тематические исследования.

Отказ фильтра из-за несовместимых индукторов

Несовместимые индукторы часто приводят к сбоям в работе фильтров с электромагнитными помехами. Инженеры иногда упускают из виду ключевые параметры, такие как значение индуктивности или номинальный ток. Фильтры могут пропускать помехи, что приводит к проблемам с шумом и несоответствию нормативным требованиям. В одном случае речь шла о фильтре источника питания, в котором использовался обычный дроссель. Фильтр не смог заблокировать помехи, что привело к нестабильной работе и повышенному шуму. Инженеры заменили индуктор на совместимую модель, что восстановило правильную фильтрацию и соответствие требованиям.

Уроки полевого применения

Полевые применения преподают инженерам ценные уроки об электромагнитных фильтрах. Инженеры узнают, что совместимые индукторы играют решающую роль в блокировании помех и поддержании целостности сигнала. Фильтры должны соответствовать потребностям своего применения, чтобы обеспечить надежную работу. Инженеры, анализирующие реальные неудачи и успехи, разрабатывают более совершенные конструкции фильтров. Они избегают типичных ошибок и выбирают индукторы, поддерживающие надежную фильтрацию.

Совет: инженерам всегда следует изучать практические примеры и полевые данные, прежде чем выбирать индукторы для электромагнитных фильтров. Такая практика помогает предотвратить помехи и обеспечивает соответствие требованиям требовательных приложений.

Совместимые индукторыостаются важными для эффективной фильтрации электромагнитных помех и соблюдения нормативных требований. Инженеры, которые следуют структурированному процессу отбора, достигают энергоэффективности, целостности сигнала и надежного подавления электромагнитных помех.

· Обзор требований к схеме

· Соответствовать характеристикам индуктора

· Проверка данных производителя

Применение этих шагов помогает инженерам создавать надежные фильтры и избегать распространенных ошибок. Надежное подавление электромагнитных помех начинается с тщательного выбора компонентов.

Часто задаваемые вопросы

Что делает катушку индуктивности пригодной для фильтрации электромагнитных помех?

Индуктор становится совместимым , когда его электрические и механические свойства соответствуют потребностям схемы. Инженеры проверяют индуктивность, номинальный ток, материал сердечника и частотную характеристику, чтобы обеспечить надежное подавление электромагнитных помех.

Как тип индуктора влияет на работу фильтра электромагнитных помех?

Различные типы индукторов, например тороидальные или многослойные, предлагают уникальные преимущества. Тороидальные индукторы уменьшают утечку и поддерживают высокочастотную фильтрацию. Многослойные чип-индукторы подходят для компактных конструкций и обеспечивают стабильную работу.

Почему инженеры должны сочетать катушки индуктивности с конденсаторами в фильтрах электромагнитных помех?

Согласование катушек индуктивности с конденсаторами создает эффективные фильтры. Это соединение блокирует нежелательные помехи и позволяет проходить нужным сигналам. Инженеры достигают оптимального подавления, подбирая компоненты, дополняющие друг друга.

Может ли использование обычного индуктора вызвать выход из строя фильтра электромагнитных помех?

Да. Обычные индукторы могут не иметь подходящих номиналов или подходящих материалов сердечника. Им часто не удается блокировать помехи, что приводит к нестабильной работе и проблемам с регулированием.

Какова роль материала сердечника в подавлении электромагнитных помех?

Материал сердечника определяет потери и частотную характеристику. Ферритовые сердечники подходят для большинства фильтров электромагнитных помех. Нанокристаллические и аморфные металлы выдерживают более высокие частоты и снижают потери. Инженеры выбирают основные материалы в зависимости от потребностей применения.
