Советы по использованию стержневого индуктора для облегчения поиска и устранения неисправностей в домашних условиях

Многие люди чувствуют неуверенность, когда впервые сталкиваются со стержневым индуктором внутри устройства. Они часто полагают, что большее напряжение или антенна большего размера могут решить любую проблему, но эти идеи не отражают правильную конструкцию схемы. Некоторые пользователи думают, что если устройство работает в одном месте, то оно будет работать везде, что может привести к ошибкам. Четкие рекомендации помогут каждому избежать этих заблуждений и подходить к устранению неполадок безопасно и уверенно. Простые действия и повседневные инструменты позволяют большинству людей проверить состояние стержневого индуктора в домашних условиях.

· Большее напряжение не всегда увеличивает производительность.

· Большие антенны не всегда лучше.

· Устройства могут работать по-разному в каждой среде.

Определение стержневых индукторов

Визуальные признаки стержневого индуктора

Стержневой индуктор часто представляет собой небольшой цилиндрический компонент с проволокой, намотанной на центральный сердечник. Катушка обычно имеет темное или цветное покрытие. В некоторых устройствах в качестве сердечника используется пластиковый или ферритовый стержень. Эти катушки выделяются своей формой и видимыми обмотками. К характеристикам стержневого индуктора относятся компактная конструкция и однослойная катушка. Многие замечают, что концы катушки подключаются напрямую к плате. Характеристики и функции этого компонента помогают фильтровать сигналы и хранить энергию в электронных схемах.

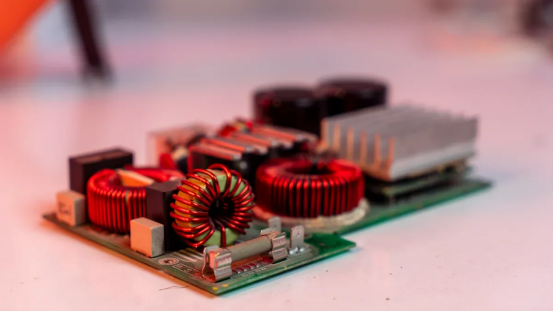

Где найти стержневые дроссели в устройствах

Стержневые индукторы используются во многих устройствах бытовой электроники. Они часто располагаются рядом с секциями электропитания или радиочастотными цепями. Такие устройства, как радиоприемники, телевизоры и зарядные устройства, используют эти индукторы для повышения производительности. Катушка помогает снизить шум и стабилизировать ток. Люди могут найти эти компоненты рядом с другими пассивными частями, такими как резисторы и конденсаторы. В функции стержневого индуктора входит блокировка высокочастотных сигналов и сглаживание напряжения. Основы индуктора показывают, что катушка работает вместе с другими компонентами для управления потоком электричества. Параметры индукторов, такие как индуктивность и сопротивление, влияют на то, насколько хорошо работает устройство.

Проверка размеров и стоимостных характеристик

Размер и стоимость стержневого индуктора влияют на его характеристики и функции. Люди могут проверить маркировку на корпусе индуктора, чтобы найти важные параметры. Эти маркировки показывают значение индуктивности, которое показывает, сколько энергии может хранить катушка. В таблице ниже приведены распространенные маркировки индукторов и их фактические значения индуктивности:

Эти параметры помогают пользователям подобрать правильный индуктор для своего устройства. Производительность схемы зависит от выбора правильной индуктивности и размера катушки. Параметры индукторов, такие как толщина проволоки и материал сердечника, также влияют на общую производительность. Понимание основ индуктора и его основных параметров позволяет любому определить и выбрать правильный компонент для ремонта или замены.

Устранение распространенных проблем

Физические повреждения и ожоги

Физические повреждения часто влияют на характеристики индуктора. Пользователи могут обнаружить проблемы, обращая внимание на изменение цвета, оплавленную изоляцию или следы ожогов на катушке. Эти признаки обычно указывают на перегрев или короткое замыкание. Поврежденный дроссель может иметь трещины или сломанный сердечник. Людям следует проверить наличие запаха гари возле стержневого индуктора. Этот запах часто указывает на неисправный дроссель.

Совет: Всегда отключайте устройство от сети перед проверкой индуктора. Безопасность превыше всего.

Таблица помогает обобщить, на что следует обращать внимание при визуальном осмотре:

Если на катушке наблюдается какой-либо из этих симптомов, индуктор может работать не так, как предполагалось. Дроссели при физическом повреждении часто теряют способность фильтровать сигналы. Значения индуктивности могут упасть, что снижает производительность.

Нарушенные соединения и ослабленные обмотки.

Ослабленные обмотки или нарушенные соединения могут привести к выходу из строя дросселя. Пользователям следует осторожно перемещать катушку с помощью неметаллического инструмента. Если катушка смещается или чувствует себя ослабленной, возможно, обмотки отделились от сердечника. Обрыв провода на клемме также сигнализирует о проблеме.

· Проверьте оба конца катушки на предмет надежности паяных соединений.

· Ищите зазоры между проволокой и жилой.

· Осмотрите дроссель на предмет отсутствия или изношенности проводов.

Дроссельные индукторы полагаются на тугие обмотки для поддержания надлежащей индуктивности. Ослабленная катушка изменяет характеристики индуктора. Это изменение может привести к ухудшению характеристик индуктора. Устройства могут перестать работать или снизить производительность, если дроссель не сможет поддерживать правильную индуктивность.

Примечание. Ремонт сломанного соединения может восстановить дроссель, но серьезные повреждения часто требуют замены.

Симптомы устройства из-за неисправности индуктора

Выход из строя индуктора может привести к множеству неисправностей устройства. Неисправный дроссель может привести к потере мощности, шуму или нестабильной работе. Радиоприемники могут создавать статический заряд, а зарядные устройства могут перестать работать. Катушка в дросселе помогает блокировать нежелательные сигналы. Если дроссель выйдет из строя, устройство может уловить помехи или гул.

Общие симптомы включают в себя:

· Внезапная потеря мощности

· Повышенный шум или статический заряд

· Перегрев близлежащих компонентов

· Мерцающие дисплеи

Дроссели с неправильным значением индуктивности могут нарушить работу цепи. Устройство может неправильно фильтровать сигналы. Эта проблема влияет на общие характеристики системы. Пользователям следует сравнить работу устройства до и после замены дросселя. Если симптомы исчезнут, вероятно, причиной был индуктор.

Предупреждение: для достижения наилучших результатов всегда подбирайте заменяемый дроссель с исходным значением индуктивности.

Устранение распространенных проблем со стержневыми индукторами помогает пользователям восстановить работоспособность устройства. Тщательный осмотр и тестирование катушки, дросселя и соединений обеспечивают надежную работу. Понимание того, как работают дроссели, позволяет любому выявить и устранить основные проблемы в домашних условиях.

Измерение индуктивности

Использование мультиметра для проверки индуктора

Мультиметр обеспечивает простой способ проверить состояние дросселя в домашних условиях. Многие люди используют этот инструмент для выполнения базового измерения индуктивности. Мультиметр может измерять сопротивление и целостность, что помогает идентифицировать обрыв или замыкание катушек. Некоторые продвинутые модели включают специальную функцию измерения индуктивности.

Для начала установите мультиметр в правильный режим. Для базового тестирования выберите настройку сопротивления. Поместите датчики на каждый конец индуктора. Исправный индуктор будет иметь низкое значение сопротивления. Если показания показывают бесконечное сопротивление, катушка имеет разрыв цепи. Нулевое значение может указывать на короткое замыкание катушки.

Совет: Всегда отключайте питание перед началом любых измерений. Этот шаг предотвращает повреждение мультиметра и защищает пользователя.

Индукторы для поверхностного монтажа требуют осторожного обращения во время испытаний. Их небольшой размер позволяет легко скользить по зондам. Используйте пинцет, чтобы удерживать компонент устойчиво. Для индукторов поверхностного монтажа увеличительное стекло помогает обеспечить точное размещение зонда.

Снятие стержневого индуктора для точного измерения

Удаление стержневого индуктора из схемы повышает точность измерений. Другие компоненты схемы могут влиять на показания. Конденсаторы и резисторы, подключенные параллельно или последовательно, могут изменить измеренное значение. Изолировав катушку индуктивности, пользователь может получить точные измерения индуктивности.

Для достижения наилучших результатов выполните следующие действия:

1. Отключите устройство и разрядите всю накопленную энергию.

2. С помощью паяльника осторожно снимите стержневой индуктор с печатной платы.

3. Перед работой дайте компоненту остыть.

4. Для проведения измерений поместите индуктор на непроводящую поверхность.

Для снятия индукторов поверхностного монтажа часто требуются специальные инструменты. Используйте паяльник с тонким жалом и пинцет, чтобы не повредить контактные площадки. После снятия очистите провода, чтобы обеспечить хорошее соединение во время измерения.

Примечание. Удаление дросселя предотвращает помехи от других элементов схемы. Такая практика приводит к более надежным результатам измерения индуктивности.

Понимание результатов теста

Интерпретация результатов измерения индуктивности помогает определить состояние дросселя. Сравните измеренное значение с исходными характеристиками. Характеристики дросселя, такие как индуктивность и сопротивление, должны соответствовать значениям, указанным на компоненте или указанным в руководстве к устройству.

Таблица может помочь обобщить, что означают различные показания:

Если измерение индуктивности выходит за пределы ожидаемого диапазона, возможно, дроссель утратил свои рабочие характеристики. Индуктивности для поверхностного монтажа могут иметь небольшие изменения в значении из-за их размера, но большие различия сигнализируют о проблеме.

Предупреждение: всегда используйте правильное значение замены для поддержания работоспособности схемы.

Измерение индуктивности предоставляет ценную информацию о состоянии компонента. Точные измерения гарантируют, что устройство работает так, как задумано. Тестирование и интерпретация результатов позволяют пользователям восстановить правильную работу и избежать повторных сбоев. Понимание характеристик катушки индуктивности и роли измерений в поиске и устранении неисправностей помогает каждому уверенно поддерживать свою электронику.

Обмотка и ремонт дросселя своими руками

Регулировка витков и материала сердечника

Проекты самодельных индукторов часто начинаются с обмотки индуктора, сделанной своими руками. Люди могут изменять индуктивность, регулируя количество витков катушки. Следующие моменты показывают, как работает эта настройка:

· Увеличение количества витков в катушке увеличивает индуктивность.

· Катушка со 150 витками может достигать индуктивности 2,061 мГн или 2061 мкГн.

· Меньшее количество витков приводит к снижению индуктивности.

Материал сердечника также играет ключевую роль в конструкции индуктора. Ферритовые стержни увеличивают индуктивность больше, чем воздушные сердечники. Во многих регулируемых индукторах используются сердечники из феррита или железного порошка для точной настройки характеристик. Те, кто изучает руководство по изготовлению индуктора, узнают, что на окончательное значение влияют как количество витков, так и материал сердечника. Регулируемые индукторы позволяют пользователям подбирать катушку в соответствии с потребностями схемы.

Простые советы по ремонту стержневых индукторов

Ремонт стержневого индуктора в домашних условиях требует терпения и элементарных инструментов. Часто люди начинают с разматывания поврежденной катушки. Они подсчитывают исходные витки, чтобы они соответствовали заменяемому проводу. Для обмотки дросселя своими руками используют эмалированную медную проволоку и плотно обматывают ею сердечник. Ремонт индуктора в домашних условиях успешен, если катушка сидит ровно, а концы проводов надежно соединяются с цепью. Пайка выводов восстанавливает электрический путь. Во многих руководствах по изготовлению индукторов рекомендуется проверять катушку на предмет разрывов или ослабленных обмоток. Регулируемые индукторы выигрывают от тщательной намотки и надежных соединений.

Совет: Используйте увеличительное стекло, чтобы проверить катушку на предмет равномерности расстояния и герметичности.

Когда заменить вместо ремонта

Не каждый самодельный дроссель подлежит ремонту. Сильные ожоги, сломанные сердцевины или недостающие детали требуют замены. Регулируемые индукторы с расплавленной изоляцией или корродированным проводом часто не соответствуют требованиям схемы. Если катушка не может сохранять свою форму, конструкция индуктора не будет обеспечивать стабильную работу. В этих случаях лучше всего построить новый самодельный индуктор или купить замену. Учебные пособия по изготовлению индукторов предлагают сравнить старые и новые компоненты, чтобы убедиться, что схема работает так, как задумано. Для правильной работы устройства регулируемые индукторы должны соответствовать исходным характеристикам.

Предупреждение: Всегда проверяйте отремонтированный или замененный дроссель перед его установкой в ​​цепь.

Советы по безопасному обращению и устранению неполадок

Меры предосторожности при работе с индукторами

При устранении неполадок людям всегда следует обращаться с индуктором осторожно. Ему следует отключить устройство от питания, прежде чем прикасаться к какой-либо части цепи. Она может избежать поражения электрическим током, дождавшись разрядки конденсаторов. Некоторые схемы сохраняют энергию даже после отключения питания. При работе с индуктором следует использовать изолированные инструменты. Ему следует избегать прикосновения к катушке или сердечнику голыми руками, поскольку масла могут повлиять на индуктивность. Во избежание несчастных случаев она должна содержать рабочее место сухим и свободным от беспорядка.

Совет: ношение защитных очков защитит глаза от брызг припоя или фрагментов проводов.

Рекомендуемые основные инструменты для домашнего использования

Несколько простых инструментов помогут каждому проверить и отремонтировать индуктор в домашних условиях. Он может использовать цифровой мультиметр для измерения сопротивления и проверки целостности цепи. Ей следует держать паяльник и фитиль наготове для снятия или повторной установки индуктора. Пинцет и увеличительное стекло помогают с мелкими деталями. При необходимости он может использовать небольшую отвертку, чтобы отрегулировать положение катушки. Ей следует вести блокнот для записи значений индуктивности и деталей схемы.

Как избежать распространенных ошибок

Многие люди допускают ошибки при работе с индуктором. Никогда не следует вставлять компоненты в печатную плату силой, так как это может повредить катушку индуктивности или дорожки. Она всегда должна соответствовать заменяемой индуктивности исходному значению. Использование неправильной индуктивности может привести к неисправности схемы. Ему следует избегать перегрева катушки во время пайки, так как избыточное тепло может изменить индуктивность. Она должна проверить все соединения перед подачей питания на цепь. Пропуск этих шагов может привести к повторным сбоям.

Внимание: осторожное обращение и правильное измерение индуктивности гарантируют правильную работу схемы.

Любой может определить и устранить неисправность стержневого индуктора в домашних условиях, выполнив четкие инструкции. Им следует искать физические признаки, проверять с помощью основных инструментов и при необходимости ремонтировать или заменять. Эти навыки помогают продлить срок службы электроники несколькими способами:

· Ферритовые индукторы уменьшают потери в меди и железе, повышая эффективность.

· Снижение тепловыделения повышает надежность устройства.

· Подавление электромагнитных помех обеспечивает стабильность сигналов.

Читатели могут обрести уверенность на практике и изучить дополнительные ресурсы, чтобы углубить свои знания по ремонту электроники.

Часто задаваемые вопросы

Что делает катушка индуктивности в цепи?

Индуктор сохраняет энергию в магнитном поле, когда через него протекает ток. Этот компонент помогает контролировать поток электричества. Во многих схемах используется дроссель для фильтрации сигналов, уменьшения шума или стабилизации напряжения.

Как можно определить, неисправен ли индуктор?

Он или она может проверить наличие видимых повреждений, таких как ожоги или обрывы проводов. Неисправный дроссель часто приводит к потере питания цепи или созданию шума. Проверка с помощью мультиметра помогает убедиться в том, что индуктор работает должным образом.

Может ли человек заменить индуктор на аналогичную деталь?

Нет, он или она всегда должны соответствовать исходному значению. Каждый индуктор играет определенную роль в цепи. Использование неправильного типа может привести к неисправности схемы или неправильной фильтрации сигналов.

Почему удаление индуктора помогает при тестировании?

Удаление дросселя изолирует его от остальной цепи. Этот шаг предотвращает влияние других компонентов на измерение. Точные испытания гарантируют, что индуктор соответствует требованиям схемы.

Какие инструменты помогут устранить неполадки индуктора в домашних условиях?

Цифровой мультиметр, паяльник, пинцет и увеличительное стекло помогут в устранении основных неполадок. Эти инструменты позволяют любому человеку безопасно и эффективно проверять, тестировать и заменять катушку индуктивности в цепи.
