Как быстро и точно прочитать коды маркировки SMD индукторов

 Для чтения числовых кодов на индукторе smd требуются три основных элемента: базовые цифры в микрогенри (мкГн), множитель и буква «R» в качестве десятичной точки.

· 1R0 = 1,0 мкГн

· 4R7 = 4,7 мкГн

· 100 = 10 мкГн

Технические специалисты осматривают каждый индуктор smd, чтобы проверить расположение плат. Стандартные базы данных уточняют значения индукторов smd при сборке. Освоение выбора индуктора smd и знание того, как выбрать индуктор smd, помогает инженерам устанавливать правильный индуктор в современные устройства. Точные испытания гарантируют надежную работу каждого индуктора.

Расшифровка цифровых кодов индукторов SMD

На более крупных компонентах числовая маркировка обычно печатается непосредственно на верхнем корпусе. Эта маркировка показывает важные электронные параметры, не требуя физических измерений.

Правила трехзначного кода индуктора SMD

Производители часто маркируют стандартные компоненты тремя цифрами. Это обозначение стандартизирует значения индукторов smd на глобальных линиях производства электроники.

Значимые цифры и множители

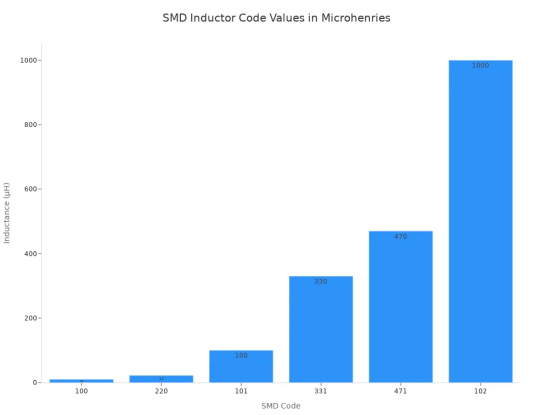

Трехзначная система использует простое математическое правило:

· Первые две цифры : обозначают основные значимые базовые цифры.

· Третья цифра : действует как множитель десятичной степени ($10^x$).

· Стандартный допуск : обычно указывает на стандартный допуск компонента в размере 5%.

Расшифровка базовых значений микрогенри (мкГн)

Технические специалисты расшифровывают трехзначный цифровой код, принимая первые две цифры в качестве базового числа. Они умножают это базовое значение на 10, возведенное в третью степень. Этот расчет дает окончательный результат в микрогенри (мкГн). Например, код «470» равен 47 мкГн, а код «102» равен 1000 мкГн.

Прецизионные 4-значные системы маркировки

Высокоточные компоненты требуют большей числовой точности на печатных платах. Производители наносят четырехзначную маркировку для указания более жестких допусков и точных номиналов.

Преобразование значений с высоким допуском

Четырехзначные системы расширяют базовые правила трехзначных чисел. Первые три символа устанавливают значительные цифры. Четвертый символ обеспечивает мощность множителя.

Примеры четырехзначного кода

Инженер считывает четырехзначный код индуктора smd, сохраняя первоначальные три цифры. Код, читающий «1000», равен 100 мкГн, потому что $100 \times 10^0 = 100$. Маркировка «1001» означает 1000 мкГн (100 долларов США \ раз 10^1$). Такая прецизионная компоновка позволяет точно считывать показания высококачественных индукторов smd.

Соглашение о десятичной запятой «R»

Для индуктивностей менее 10 мкГн требуется десятичное обозначение. В числовых кодах для обозначения положения десятичной точки используется буква «R».

Дробные значения микрогенри

Символ «R» действует непосредственно как десятичная точка на этикетках компонентов с низкой индуктивностью. Этот формат предотвращает ошибки из-за крошечных точечных маркировок во время автоматического оптического контроля.

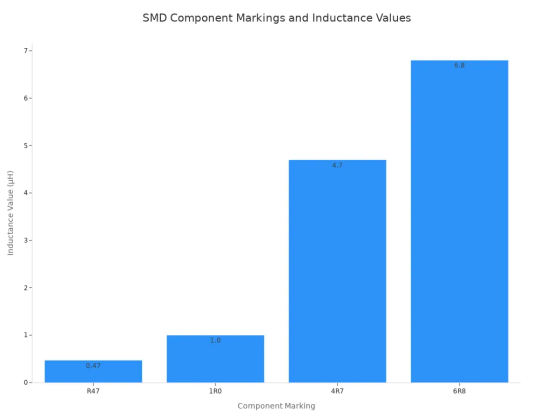

Примеры размещения субмикрогенри

Небольшой дроссель smd с маркировкой «R47» обеспечивает индуктивность 0,47 мкГн. Индуктор smd среднего диапазона с «4R7» обеспечивает 4,7 мкГн. Технические специалисты быстро расшифровывают эти значения индукторов smd, чтобы подтвердить правильность размещения схемы. Каждый индуктор на плате питания играет решающую роль. Понимание маркировки каждого индуктора помогает поддерживать общую надежность схемы.

Расширенная буквенно-цифровая маркировка и допуски

Разработчики схем часто печатают дополнительные буквы на корпусах компонентов. Эти символы обозначают строгие ограничения производительности и специализированные системы единиц измерения.

Суффиксы букв толерантности

Буквенные суффиксы уточняют, насколько SMD-индуктор отклоняется от номинального значения индуктивности. Инженеры проверяют эти суффикс-коды, чтобы обеспечить точную работу схемы.

Стандартные буквенные допуски (J, K, M)

Буквы стандартных допусков появляются сразу после цифровых кодов на корпусе компонента. Каждая заглавная буква представляет определенную процентную маржу:

Например, технический специалист считает, что силовой дроссель 10 мкГн с маркировкой «100K» имеет допуск на отклонение в 10%. Фактическое значение этого дросселя находится в диапазоне от 9,0 мкГн до 11,0 мкГн.

Классификация жестких допусков

Высокочастотные схемы требуют точного поведения компонентов. Специализированные производители используют дополнительные буквы, такие как «B» (±0,1 нГ), «C» (±0,2 нГ) или «D» (±0,5%) для обозначения сверхжестких стандартов допуска. Эти жесткие допуски защищают чувствительные фильтры от неожиданных сдвигов частоты.

Системы обозначения наногенри (nH)

Высокочастотные приложения требуют небольших значений индуктивности ниже диапазона микрогенри. Производители используют систему обозначений наногенри для точной маркировки этих миниатюрных деталей.

Ключевое правило : буква «N» обозначает как единицу наногенри, так и позицию десятичной точки на крошечных компонентах.

Использование «N» для десятичных наногенриев

На физических упаковках меньшего размера на верхней поверхности не могут разместиться длинные десятичные числа. Конструкторы заменяют букву «N» для обозначения десятичных знаков в номиналах наногенри:

· 1N0 = 1,0 нГн

· 4N7 = 4,7 нГн

· 33N = 33 нГн

· R10 = 100 нГн (0,10 мкГн)

Преобразование наногенри в микрогенри

Техники переводят наногенри в микрогенри, разделив значение наногенри на 1000. Индуктивность smd с маркировкой «47N» обеспечивает индуктивность 47 нГн. Преобразование 47 нГ дает 0,047 мкГн. Понимание этих этапов преобразования помогает инженерам выбрать правильный индуктор smd для высокочастотных радиочастотных плат.

Перекрестные ссылки на базы данных кода

Необычные этикетки компонентов могут сбить с толку технических специалистов во время планового обслуживания платы. Отраслевые базы данных позволяют быстро найти отсутствующую или нестандартную маркировку.

Использование кодовой книги SMD

Инженеры обращаются к справочным инструментам, таким как SMD Codebook, когда физическая маркировка не соответствует стандартным числовым правилам. Эти ссылки каталогизируют тысячи кодов поверхностного монтажа, выводов и стилей корпусов в организованных справочных таблицах.

Поиск в таблице данных производителя

Различные производители иногда печатают фирменную маркировку на изготовленном по индивидуальному заказу индукторе smd . Поиск в официальных таблицах данных производителя подтверждает точные значения индуктора smd, номинальную токовую мощность и физические размеры корпуса. Всегда проверяйте коды нестандартных компонентов перед пайкой запасных частей в работающую производственную цепь.

Идентификация немаркированного индуктора SMD

Миниатюрные компоненты часто не имеют числовых значений, напечатанных на их внешних поверхностях. Технические специалисты полагаются на физические характеристики, маркировку плат и базовые тесты, чтобы определить немаркированный SMD-индуктор.

Физические характеристики упаковки

Визуальный осмотр дает немедленную информацию о работе компонента. Наблюдение за поверхностными материалами помогает работникам правильно классифицировать неизвестные детали.

Проволочная обмотка против многослойной конструкции

Инженеры разделяют компоненты на отдельные типы индукторов smd в зависимости от внутренней структуры. В конструкциях с проволочной обмоткой имеются видимые медные катушки, намотанные вокруг центрального сердечника. Многослойные конструкции заключают в себе внутренние структуры проводников внутри керамических или ферритовых корпусов. Эти различные типы индукторов smd служат для фильтрации шума или накопления энергии в современной электронике.

Отличия цвета от MLCC и резисторов

Техники отличают дроссель от многослойного керамического конденсатора, проверяя цвет внешнего корпуса. Индукторы имеют темно-серые или черные ферритовые корпуса. Внешняя поверхность конденсаторов имеет желтовато-коричневый или светло-коричневый цвет.

Быстрая диагностика мультиметром

Базовые портативные инструменты подтверждают идентичность компонентов в течение нескольких секунд. При тестировании счетчика магнитные части отделяются от конденсаторов и разомкнутых цепей.

Измерение низкого сопротивления постоянному току (DCR)

Техник устанавливает цифровой мультиметр для измерения сопротивления на клеммах компонентов. Индуктор имеет чрезвычайно низкое сопротивление постоянному току (DCR). Измеритель обычно показывает значения ниже 5 Ом для стандартных силовых частей.

Проверка непрерывности по сравнению с открытыми конденсаторами

Мультиметры издают звуковой сигнал во время проверки целостности катушки индуктивности. Непрерывная внутренняя проволочная петля легко пропускает низкочастотные электрические токи. И наоборот, неповрежденный конденсатор блокирует постоянный ток и показывает разомкнутую цепь.

Диагностический совет : Если компонент показывает сопротивление, близкое к нулю, и поддерживает непрерывный электрический поток, скорее всего, вы измеряете катушку индуктивности или ферритовую бусину, а не конденсатор.

Обозначения печатных плат

На слоях шелкографии печатной платы имеются четкие идентификационные этикетки. Текстовая маркировка, напечатанная непосредственно рядом с контактными площадками компонентов, помогает техническим специалистам во время ремонтных работ.

Определение обозначений «L»

Дизайнеры маркируют компоненты платы, используя стандартизированные буквенно-цифровые префиксы. Буква «L» специально обозначает стандартный дроссель на принципиальных схемах и трафаретных контурах.

Ферритовые бусины против силовых индукторов

Разработчики схем отличают стандартный силовой дроссель от шариков высокочастотного подавления, оценивая метки схем. В следующей таблице показаны общие коды обозначений, встречающиеся на печатных платах:

Технические специалисты просматривают эти обозначения, чтобы выбрать правильный компонент для замены. Распознавание маркировки печатной платы предотвращает неправильную установку ферритовых компонентов в пути силового фильтра.

Как проверить индуктор SMD

Настройка и приспособления измерителя LCR

Техническим специалистам необходимо точное оборудование для точной оценки параметров крошечных компонентов. Специальное оборудование предотвращает искажение измерений внешними электромагнитными помехами.

Четырехпроводные измерительные провода Кельвина

Четырехпроводные соединения Кельвина изолируют сопротивление измерительного провода во время измерений. Два провода подают ток через индуктор smd , а два независимых провода измеряют падение потенциала. Первичная катушка индуктора требует чистых тестовых сигналов. Эта четырехпроводная конфигурация устраняет ошибки контактного сопротивления на небольших компонентах платы.

Устранение бродячих паразитов

Испытательные приспособления привносят в измерительные контуры дополнительное сопротивление, емкость и индуктивность. Инженеры используют специальное испытательное оборудование для изоляции малых номиналов индукторов smd от фоновых помех:

Выбор тестовых частот

Индуктивность изменяется на разных частотах рабочего сигнала. Технические специалисты настраивают испытательное оборудование так, чтобы оно точно соответствовало условиям схемы.

Соответствующие параметры таблицы данных

Производители указывают стандартные значения компонентов при фиксированных частотах испытаний. Индуктор обладает переменным магнитным реактивным сопротивлением на разных энергетических уровнях. Тестовый измерительный прибор должен генерировать идентичную частоту возбуждения, указанную в документации к компоненту. Сопоставление этих параметров дает точные показания для каждого протестированного индуктора smd.

Мощность и высокочастотное тестирование

Компоненты индуктора источника питания работают в низкочастотных условиях от 100 кГц до 3 МГц. И наоборот, радиочастотные цепи требуют высокочастотного тестирования около 100 МГц или выше. Каждый высокочастотный индуктор ведет себя по-разному в зависимости от конструкции сердечника. Выбор правильных тестовых частот помогает инженерам оценить производительность индуктора для целевых применений.

Процедуры калибровки приспособления

Некалиброванные измерительные провода приводят к ошибкам измерений. Точная испытательная установка измеряет катушку индуктивности без ошибок смещения. Калибровка удаляет остаточные физические характеристики выводов испытательного приспособления.

Выполнение открытой калибровки

Технические специалисты выполняют четыре структурированных шага для правильной калибровки приборов:

1. Установите диапазон частот измерения и мощность на измерителе LCR, чтобы обеспечить внутреннюю термостабилизацию.

2. Осмотрите и очистите измерительные порты и приспособления, чтобы убедиться в отсутствии физических повреждений или загрязнений на диэлектрике или проводниках.

3. Прикрепите открытый стандарт к эталонной плоскости измерения и выполните калибровку открытого типа для измерения и сохранения паразитной емкости (обычно 0,05–0,2 пФ).

4. Прикрепите стандарт Short к той же базовой плоскости и выполните калибровку Short для определения и записи остаточной индуктивности (обычно 0,1–1 нГн).

Выполнение короткой калибровки

Выполнение короткой калибровки обнуляет остаточную индуктивность вывода. Технические специалисты устанавливают прочную медную закорачивающую перемычку между контактами испытательного приспособления. Короткая калибровка защищает небольшой дроссель от ложных измерений импеданса. На этом этапе устанавливается истинная нулевая базовая линия перед измерением отдельного индуктора smd. Правильная калибровка обеспечивает высокую точность показаний для каждого индуктора.

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Цепи переключения мощности требуют надежных индукторов smd с высокими номинальными токами. Сети радиочастотной связи вместо этого отдают приоритет значениям собственной резонансной частоты (SRF) и высокому коэффициенту качества (Q).

Инженеры исследуют различные типы индукторов smd для достижения разнообразных эксплуатационных целей в высокочастотных приложениях.

Перекрестные ссылки на запасные части

Замена устаревших компонентов требует особой осторожности. Чтобы узнать, как выбрать индуктор smd для ремонта, необходимо подобрать размеры занимаемой площади, расположение контактных площадок и температурные ограничения.

1. Просмотрите исходные параметры таблицы, уделив особое внимание $I_{sat}$, $I_{rms}$ и DCR.

2. Подтвердите размеры основания, чтобы обеспечить совместимость колодок.

3. Сравните возможные детали с диапазоном рабочих температур целевой цепи.

Понимание того, как выбрать индуктор smd, защитит схемы от шума и отказов компонентов в приложениях с высокой плотностью размещения.

Технические специалисты осваивают диагностику компонентов, читая печатные коды, проверяя физические характеристики корпуса и проверяя магнитные параметры с помощью калиброванных приборов. Строгая дисциплина тестирования требует обнуления паразитных свойств прибора на измерителях LCR перед измерением любого маломощного индуктора smd. Точные измерения проверяют сопротивление постоянному току и подтверждают номинальные значения индуктивности при стандартных рабочих частотах. Доступ к таблицам данных упрощает выбор индуктора smd и помогает техническим специалистам понять, как выбрать индуктор smd для успешного ремонта платы. Техник заменяет поврежденный индуктор только после соответствия его физических размеров, предельных значений тока насыщения и термической устойчивости.

Часто задаваемые вопросы

Как техник идентифицирует индуктор smd без напечатанного кода?

Техник проверяет цвет корпуса и измеряет низкое сопротивление постоянному току, чтобы определить индуктор smd . Темно-угольные тела с сопротивлением, близким к нулю, указывают на магнитные катушки.

Совет по быстрой диагностике : Всегда проверяйте трафаретные этикетки на печатной плате. Буква «L» обозначает стандартную магнитную катушку, а «FB» — ферритовую бусину.

Что означает буква «R» на корпусе компонента?

Буква «R» представляет десятичную точку для значений ниже 10 микрогенри. Небольшой дроссель с маркировкой «4R7» обеспечивает ток 4,7 микрогенри. Этот формат обозначений предотвращает неправильное прочтение крошечных напечатанных десятичных точек во время автоматической сборки платы.

Что происходит, когда ток насыщения дросселя превышает ток насыщения?

Когда дроссель превышает предел тока насыщения, его индуктивность быстро падает. Магнитный сердечник быстро перегревается, что снижает общую энергоэффективность схемы и создает риск немедленной нестабильности напряжения.

Почему инженеры используют четырехпроводные провода Кельвина во время испытаний?

Четырехпроводные измерительные провода Кельвина изолируют сопротивление измерительных проводов во время высокоточных измерений. Два провода подают ток, а два независимых провода измеряют падение потенциала. Такая настройка устраняет ошибки контактного сопротивления на небольших деталях платы.

Чем катушка индуктивности отличается от ферритовой бусины?

Индуктор хранит магнитную энергию для фильтрации низкочастотных сигналов или регулирования выходного напряжения. Ферритовый шарик рассеивает высокочастотный шум непосредственно в виде тепловой энергии. Шелкография печатных плат маркирует бусины буквой «FB» вместо «L».

Какой допуск обозначает буква «К»?

Суффикс «K» в верхнем регистре указывает запас допуска ±10%. Индуктор с маркировкой «100К» находится в диапазоне от 9,0 до 11,0 микрогенри при нормальной работе схемы.

Почему высокочастотные цепи требуют деталей с жесткими допусками?

Высокочастотный индуктор требует точного электрического поведения. Жесткие допуски защищают чувствительные сети фильтров от неожиданных сдвигов частоты, обеспечивая стабильную передачу сигнала в современных беспроводных приложениях.
