Практическое руководство по интеграции I-образных индукторов в сквозную сборку

Инженеры интегрируют i-образный индуктор в печатные платы со сквозными отверстиями для хранения энергии и регулирования напряжения. Этот компонент подавляет шум во время задач фильтрации. В отличие от осевых индукторов, компактные радиальные индукторы экономят площадь поверхности платы, сохраняя при этом большой ток. Геометрия сердечника концентрирует линии магнитного потока, поддерживая стабильную индуктивность в любых рабочих условиях.

Правильная сборка требует строгого физического контроля радиальных индукторов на производстве. Силовые цепи зависят от точной конструкции основания и точной изоляции магнитного поля для защиты близлежащих следов. В производственных инструкциях предусмотрены правила формирования радиальных выводов, чтобы предотвратить нагрузку на каждую катушку индуктора. Контролируемые профили нагрева устраняют термическое напряжение во время пайки, обеспечивая надежные соединения для любого источника питания и пути тока.

Ключевые характеристики для выбора I-образного индуктора

Правильный выбор i-образного дросселя обеспечивает надежную работу в силовых цепях. Инженеры оценивают электрические характеристики, чтобы сопоставить компоненты с требованиями схемы. Неэкранированные ферритовые бобины обеспечивают высокий порог насыщения для компактных плат. Эти радиальные части экономят площадь горизонтальной поверхности по сравнению с традиционными осевыми индукторами.

Ток насыщения и влияние материала сердечника

Материалы сердечника напрямую контролируют рабочие параметры индуктора при высокой нагрузке. Ток насыщения определяет точку, в которой начальное значение индуктивности падает на 20–30 процентов. Превышение этого предела приводит к насыщению ядра. Насыщение увеличивает пульсации тока и снижает эффективность схемы. Поэтому конструкторы выбирают деталь, предел насыщения которой превышает пиковый ток цепи.

Рабочая частота также ограничивает эффективные параметры дросселя. Каждое открытое ядро ​​имеет собственную резонансную частоту, на которой паразитная емкость меняет поведение. Инженеры эксплуатируют компонент ниже этого порога, чтобы сохранить необходимую индуктивность. Осевые индукторы обладают аналогичными индуктивными свойствами, но катушки с вертикальной геометрией лучше справляются с плотностью магнитного потока в ограниченном пространстве.

Сопротивление постоянному току и пределы температурного снижения номинальных характеристик

Медные обмотки создают сопротивление постоянному току внутри компонента. Высокое сопротивление преобразует энергию в нежелательное тепло, что приводит к серьезным потерям мощности. Выбор деталей с низким сопротивлением минимизирует потери энергии в сильноточных цепях. Управление температурным режимом во многом зависит от этих основных характеристик индуктора во время непрерывной работы.

Ток повышения температуры определяет пределы продолжительного тока. Этот параметр отмечает точку, вызывающую стандартное повышение температуры на 40°C. Чрезмерное рабочее тепловое напряжение повреждает изоляцию обмотки в течение длительного времени. Правильный выбор индуктора позволяет сбалансировать физические размеры и общие тепловые характеристики. Конструкторы оценивают эти характеристики индуктора, чтобы предотвратить перегрев сердечника. По сравнению с осевыми индукторами радиальные катушки эффективно рассеивают избыточное тепло в окружающий воздух. Правильная оценка всех рабочих параметров индуктора обеспечивает стабильную работу схемы.

Разводка печатной платы и правила магнитного экранирования

Разработчики плат регулируют пути прохождения энергии в схеме, размещая компоненты силовой индуктивности вдоль прямых каналов маршрутизации. Индуктор i-образной формы сохраняет энергию ядра, стабилизируя при этом быстрые колебания тока в источниках питания. Радиальные индукторы занимают небольшие площади поверхности, однако их открытые магнитные структуры излучают неэкранированные поля магнитного потока в близлежащие слои платы. Инженеры прокладывают сильноточные дорожки непосредственно под центром катушки, чтобы обеспечить стабильную работу контуров питания. Правильная разводка минимизирует площадь контура, уменьшая радиационные шумы и предотвращая ненужные потери мощности в высокочастотных коммутационных цепях.

Магнитная муфта и размещение компонентов

Открытые ферритовые сердечники излучают магнитный поток непосредственно в окружающее пространство печатной платы. Этот паразитный поток образует дорожки с высоким импедансом, внося нежелательную электродвижущую силу в чувствительные сигналы. Конструкторы размещают каждый силовой индуктор вдали от аналоговых цепей обратной связи и цифровых линий связи. По сравнению с горизонтальными осевыми индукторами, вертикальные катушки создают вертикальную картину потока, которая концентрирует интенсивность поля над поверхностью платы. Размещение чувствительных трасс за пределами этого магнитного поля сохраняет целостность сигнала во всех эксплуатационных приложениях. Разработчики плат изолируют силовые каскады, чтобы обеспечить чистоту путей прохождения сигналов в сложных печатных узлах.

Сильноточные пути переключения требуют строгой пространственной изоляции от высокочастотных сигнальных линий для подавления электромагнитных помех на многослойных печатных платах.

Сохранение зазора предотвращает перекрытие полей и нежелательную взаимную индуктивность между соседними компонентами. Стандартные правила проектирования предусматривают определенное физическое расстояние вокруг открытых сердечников шпульки:

· Следы высокочастотных сигналов должны располагаться на минимальном расстоянии, равном удвоенному диаметру сердечника индуктора.

· Ориентируйте соседние радиальные индукторы под прямым углом, чтобы минимизировать взаимную магнитную связь.

· Избегайте прокладки чувствительных дорожек обратной связи непосредственно под обмоткой активной катушки.

Конструкция основания и зазор между отверстиями

Точные размеры основания обеспечивают механическую стабильность и надежные электрические соединения во время автоматизированной сборки. Просверленные отверстия должны обеспечивать достаточный зазор для выводов компонентов, чтобы их можно было легко вставить в цех. Плотный зазор между выводами предотвращает наклон компонента, поддерживая постоянную вертикальную магнитную ось. Чрезмерное натяжение провода вызывает механическое напряжение, которое изменяет свойства сердечника, меняя заданное значение индуктивности при длительной работе. Производители проверяют диаметры металлизированных сквозных отверстий, чтобы обеспечить достаточный поток припоя во время волновой обработки.

Правильный размер контактной площадки выдерживает сильные пульсации тока, не вызывая перегрева на медных слоях. Медные площадки большего размера рассеивают тепло и защищают физический корпус от вибрации. В отличие от осевых индукторов, вертикальные корпуса концентрируют структурный вес на двух выводах со сквозными отверстиями. Механическое напряжение из-за теплового расширения может привести к растрескиванию хрупкого материала сердцевины, если на контактных площадках отсутствует достаточный рельеф припоя. Инженеры рассчитывают ширину дорожки, используя стандартные формулы веса меди:

минимальная ширина дорожки = максимальный длительный ток / (толщина меди x допустимый коэффициент повышения температуры)

Проектировщики держат наземные плоскости подальше от области непосредственно под открытым зазором ядра. Непрерывная медь под неэкранированными катушками создает вихревые токи, снижающие общую индуктивность цепи. Удаление заземляющей меди в этой локализованной области стабилизирует ожидаемое значение индуктивности и сохраняет номинальную индуктивность под нагрузкой. Кроме того, сохранение широких силовых дорожек снижает электрическое сопротивление, позволяя пассивному индуктору поддерживать стабильную индуктивность без выделения избыточного тепла. Окончательная механическая проверка подтверждает, что вертикальные радиальные индукторы плотно прилегают к поверхности платы, не прилагая крутящего момента к выводам. Тщательное исполнение конструкции защищает хрупкие ферритовые катушки от механических напряжений, сохраняя при этом максимальную производительность по току.

Практика формирования и монтажа радиальных выводов

Техники сгибания свинца и снятие стресса

На сборочных линиях подготавливаются выводы проводов перед размещением открытого индуктора на печатных платах. Правильный изгиб выводов предотвращает физические переломы хрупких магнитных сердечников. Технические специалисты предварительно формируют клеммы проводов, чтобы совместить выводы компонентов с отверстиями для вставки печатной платы. Прямой изгиб вблизи шпульного основания создает сильное механическое напряжение, мгновенно разрушающее хрупкие керамические материалы индуктора. Поэтому во время операций гибки операторы надежно зажимают подводящий провод рядом с корпусом компонента. Зажимные инструменты поглощают механическую силу и изолируют керамический корпус от опасного изгибающего напряжения.

Губки инструмента для ручной формовки надежно поддерживают основания проводов во время подготовки выводов. Автоматизированные машины используют специальные наборы штампов для одновременной обработки обоих терминалов. В отличие от осевых индукторов, вертикальные детали требуют точных симметричных изгибов для поддержания вертикального выравнивания. Формовочные инструменты поддерживают минимальный радиус изгиба, равный двум диаметрам проволоки. Этот особый радиус предотвращает образование сужений медного провода и защищает целостность клеммного покрытия. Кроме того, технические специалисты создают небольшую петлю для снятия напряжения в каждом выводе провода. Этот контур поглощает физическое расширение во время термоциклирования, сохраняя стабильную номинальную индуктивность с течением времени. Контролируемые усилия изгиба также снижают внутреннюю усталость медных проводов при крупносерийной сборке.

Монтажная высота и виброзащита

Механическая стабильность определяет долгосрочные электрические характеристики в суровых условиях эксплуатации. Незакрепленные вертикальные компоненты испытывают сильный физический импульс при механическом ударе. Чрезмерное движение компонентов приводит к усталости и разрушению свинца в течение длительного периода эксплуатации. В отличие от горизонтальных осевых индукторов, компоненты вертикальных силовых индукторов требуют специальных физических опорных конструкций. Технические специалисты устанавливают механические стойки под шпульные основания, чтобы поддерживать необходимую высоту над поверхностями печатной платы.

Стандарты IPC-A-610 требуют наличия специальных зазоров, обеспечивающих полное формирование галтелей припоя и тщательную очистку потока растворителя под выступающими компонентами.

Процессы сборки определяют точные правила механического позиционирования и соединения деталей со сквозными отверстиями:

1. Установите высоту зазора компонента от 0,5 до 1,5 мм над поверхностью печатной платы.

2. Нанесите точку непроводящего силиконового клея, чтобы защитить корпус компонента от сильной механической вибрации.

3. Дайте конструкционным клеям полностью затвердеть, прежде чем пропускать печатные платы через машины для высокотемпературной волновой пайки.

Правильные методы монтажа защищают чувствительные силовые цепи в системах питания с высокой вибрацией. Радиальные индукторы остаются в вертикальном положении и устойчивы во время тяжелых испытаний на удар, когда клеящие вещества фиксируют основания компонентов. Напротив, тяжелые осевые индукторы могут отрываться от контактных площадок при боковом ускорении. Жесткие механические крепления исключают деформацию медных трасс в условиях сильных пульсаций тока. Правильная высота установки предотвращает прямой тепловой контакт между сердечниками шпульки и путями горячего тока. Эти защитные меры поддерживают расчетные значения индуктивности в течение рабочих циклов при высоких температурах. Твердые клеевые анкеры также снижают акустический шум, вызванный магнитострикционным движением сердечника под действием пульсирующего тока.

Радиальные индукторы обеспечивают превосходную плотность упаковки на переполненных печатных платах. Инженеры используют радиальные индукторы, когда на платах недостаточно горизонтального пространства для длинных компонентов. Кроме того, радиальные индукторы эффективно рассеивают тепло через открытые воздушные каналы. Правильная форма выводов гарантирует, что радиальные индукторы будут плавно входить в схемы сквозных отверстий без механических заеданий. В отличие от удлиненных осевых индукторов, компактные вертикальные блоки эффективно управляют пиковым током в любом промышленном применении. Надежный механический монтаж позволяет i-образному индуктору выдерживать тяжелые промышленные условия. Правильно установленный силовой индуктор надежно работает без ухудшения состояния паяного соединения. Строгие стандарты сборки предотвращают производственные дефекты.

Протоколы пайки волновой пайкой для сборки индукторов

Предотвращение теплового удара при предварительном нагреве

Машины для пайки волновой пайкой пропускают сборки сквозных отверстий над волнами расплавленного припоя для создания прочных физических соединений. Высокие температурные изменения создают серьезные напряжения внутри ферритовых сердечников во время этого автоматизированного процесса. Технические специалисты применяют этап постепенного предварительного нагрева, чтобы постепенно повышать температуру платы. Правильная скорость изменения скорости предотвращает физическое растрескивание хрупких керамических структур. Постепенный предварительный нагрев также удаляет летучие растворители из флюса перед прямым контактом с расплавленным припоем. Индуктор со сквозным отверстием требует точного управления температурой, чтобы выдержать быстрое погружение волны.

Инженеры поддерживают определенные температурные профили предварительного нагрева для защиты радиальных индукторов на производственной линии. Скорость предварительного нагрева от 2°C до 4°C в секунду предотвращает разрушение сердечника. Неэкранированные корпуса компонентов равномерно расширяются при постепенном повышении температуры вдоль пути конвейера. Неравномерное тепловое расширение создает внутреннее напряжение, вызывающее внезапные магнитные потери в структурах сердечника. Контролируемый предварительный нагрев обеспечивает стабильную работу ядра при воздействии сильного пикового тока в каждом приложении с высокой плотностью электропитания.

Ручная пайка и контроль качества

Технические специалисты выполняют операции ручной пайки специализированных плат небольшого объема или доделочные работы. Операторы регулируют температуру жала в зависимости от толщины платы и массы выводов. Чрезмерная температура наконечника быстро передает избыточную тепловую энергию тонким медным катушкам. Быстрый нагрев повреждает изоляцию проводов, вызывая короткие замыкания на внутренних витках. Этот пробой изоляции неожиданно изменяет общую индуктивность в условиях высокого рабочего тока. Поврежденный дроссель снижает эффективность всей силовой ступени.

Инспекторы по качеству проверяют галтели припоя в соответствии со стандартами IPC-A-610, чтобы гарантировать целостность соединения. Полный поток припоя должен полностью заполнять каждое металлизированное сквозное отверстие, чтобы выдерживать сильный непрерывный ток. Дефектное паяное соединение увеличивает электрическое сопротивление на путях сильного тока. Инспекторы проверяют, что силовой индуктор с открытым сердечником находится в вертикальном положении, не прилагая крутящего момента к хрупким выводам. Операторы проявляют особую осторожность при обращении с радиальными индукторами в конструкциях с высокими требованиями к мощности, чтобы сохранить катушку неповрежденной.

Группы контроля качества следуют строгому процессу оценки во время финального тестирования:

1. Осмотрите галтели припоя под увеличением, чтобы убедиться в полном смачивании проводов на 360 градусов.

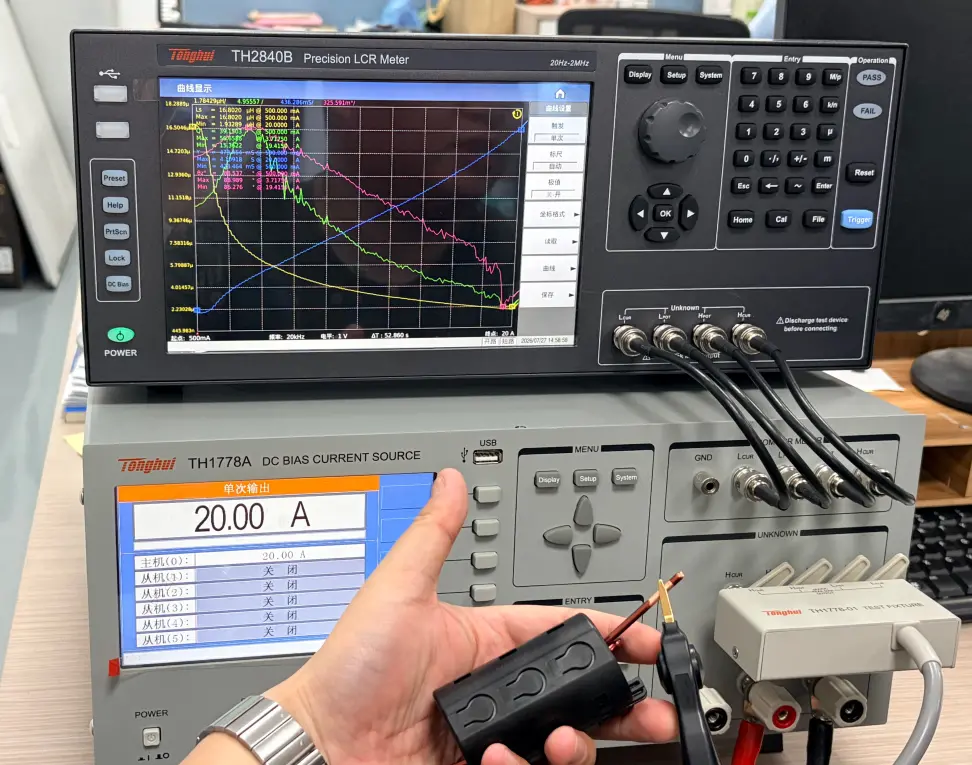

2. Измерьте номинальную индуктивность с помощью измерителя LCR для обнаружения скрытых повреждений сердечника или короткого замыкания обмоток.

3. Проверьте расстояние между компонентами, чтобы обеспечить стабильный поток пульсаций тока без замыкания соседних дорожек.

4. Проверьте заданную индуктивность и пределы номинального тока насыщения, чтобы обеспечить полную работоспособность.

Устранение неполадок ядра и суставов

Растрескивание феррита и переломы суставов

Механический удар и чрезмерное нагревание припоя приводят к растрескиванию хрупких ферритовых сердечников во время производства. Физическое воздействие разрушает жесткую структуру керамики. Трещины создают искусственные воздушные зазоры внутри пути магнитного потока. Эти внутренние микрозазоры резко снижают базовое значение индуктивности во время предварительного тестирования схемы. Треснувшие шпульные основания также приводят к концентрации физической нагрузки на выводах компонентов во время непрерывной механической вибрации. Незакрепленные компоненты раскачиваются, что приводит к расширению трещин в сердечнике и ухудшению магнитных характеристик при длительной эксплуатации.

Резкие перепады температуры вызывают трещины паяных соединений вокруг выводных штифтов сквозных отверстий. Термический удар во время волновой обработки приводит к напряжению галтелей припоя. Высокий постоянный ток создает локализованное тепловое расширение на тонких медных контактных площадках. Микроскопические трещины припоя увеличивают электрическое сопротивление контактов, вызывая локальные потери тепла на печатной плате. Технические специалисты проверяют сломанные соединения с помощью инструментов оптического увеличения в соответствии со стандартами контроля IPC-A-610. Перепайка поврежденных контактов стабилизирует электрические соединения без перегрева близлежащих структур компонентов.

Сдвиг индуктивности и обнаружение короткого замыкания обмотки

Перегретые витки медной катушки со временем разрушают тонкие слои изоляции эмали. Термическая перегрузка расплавляет защитное покрытие, создавая прямые электрические контакты между соседними витками проводов. Закороченные витки устраняют активные петли катушки и быстро изменяют ожидаемое значение индуктивности. Измеритель LCR измеряет общую индуктивность на рабочих частотах испытаний для выявления внутренних коротких замыканий. Операторы-испытатели сравнивают каждое измеренное значение с указанным значением индуктивности, чтобы немедленно отметить поврежденные детали.

Высокое пиковое токовое напряжение изменяет магнитные свойства сердечника в течение длительного срока службы. Тяжелые электрические нагрузки насыщают открытые ферритовые структуры, изменяя базовую проницаемость сердечника. Серьезный сдвиг сердечника снижает общую индуктивность и снижает способность силовых каскадов выдерживать непрерывный ток. Чрезмерные пульсации тока вызывают неожиданное насыщение сердечника, вызывая дальнейшие скачки тока через чувствительные цепи. Испытание подозрительного силового индуктора при реальных рабочих нагрузках подтверждает истинные магнитные характеристики.

Эта комплексная оценка подтверждает фактическое значение индуктивности перед поставкой окончательной платы. Исправный радиальный индуктор поддерживает стабильную индуктивность при непрерывной подаче мощности. Замена изношенного индуктора восстанавливает целевое значение индуктивности во всех рабочих условиях. Правильное диагностическое тестирование обеспечивает охлаждение каждого силового индуктора при больших нагрузках по току.

Успешная интеграция i-образного индуктора требует строгого соблюдения физических правил. Инженеры сопоставляют характеристики компонентов с потребностями схемы. Радиальные индукторы требуют контролируемого формирования выводов, безопасного зазора для размещения и осторожного предварительного нагрева для управления постоянным током. Проверка критических параметров индуктора предотвращает тепловой удар во время пайки волновой пайкой, гарантируя надежную работу каждого индуктора со сквозным отверстием.

Инженеры проверяют предсерийные прототипы, используя пошаговый процесс проверки, прежде чем приступить к крупносерийным сборкам волновой пайкой:

1. Осмотрите изгибы выводов, чтобы убедиться в снятии механического напряжения на радиальных индукторах.

2. Проверьте целостность галтели припоя, чтобы обеспечить максимальный ток.

3. Измерьте индуктивность после сборки с помощью измерителя LCR, сравнивая измеренное значение индуктивности с базовой индуктивностью, чтобы подтвердить целевую индуктивность.

Часто задаваемые вопросы

Чем радиальные индукторы отличаются от осевых индукторов на переполненных платах?

Радиальные индукторы экономят площадь горизонтальной поверхности в компактных схемах. Вертикальные бобины эффективно рассеивают тепло в окружающий воздух. Напротив, осевые индукторы требуют большей горизонтальной площади. Инженеры предпочитают радиальные индукторы осевым, чтобы управлять постоянным током в ограниченном пространстве источника питания.

Почему технические специалисты предварительно нагревают силовой индуктор перед пайкой волновой пайкой?

Постепенный предварительный нагрев предотвращает тепловой удар внутри хрупких ферритовых структур. Быстрые перепады температуры создают внутренние механические напряжения, вызывающие растрескивание керамических сердечников. Поддержание скорости предварительного нагрева в пределах от 2°C до 4°C в секунду защищает компоненты во время автоматической пайки.

Как операторы обнаруживают поврежденную катушку или неправильное значение индуктивности?

Операторы измеряют электрические свойства с помощью измерителя LCR. Перегретые витки проводов разрушают защитную изоляцию, создавая внутренние короткие замыкания. Закороченные петли уменьшают общую индуктивность цепи. Диагностическое тестирование подтверждает, сохраняет ли физическая катушка заданное значение индуктивности в реальных условиях испытаний.

Какие физические факторы вызывают постоянное изменение базовой индуктивности?

Механический удар разрушает хрупкие корпуса ферритовых сердечников, создавая искусственные воздушные зазоры. Эти микрозазоры значительно снижают базовую индуктивность. Высокий непрерывный ток насыщения или чрезмерный тепловой удар также изменяют проницаемость сердечника, ухудшая общую индуктивность во время длительных циклов подачи питания.
