Почему силовая электроника использует специальные индукторы со стержневым сердечником для приложений с открытым магнитным путем

Современной силовой электронике часто требуются индукторы, которые могут оставаться стабильными при резком изменении тока. В этих условиях геометрия магнитопровода становится столь же важной, как индуктивность и номинальные токи.

В специальном индукторе со стержневым сердечником используется открытый магнитный путь, а не полностью закрытая магнитная цепь. Вместо того, чтобы удерживать большую часть потока внутри закрытого сердечника, магнитное поле распространяется через окружающий воздух. Возникающее в результате более высокое магнитное сопротивление может помочь снизить риск резкого насыщения во время сильноточной работы.

Это делает конструкции с открытым магнитным трактом полезными в источниках питания, преобразователях постоянного тока, схемах управления двигателями и других приложениях, где необходимо учитывать пики тока, тепловые условия и доступное пространство для установки.

Регулируя размеры сердечника, структуру обмотки, размер провода и магнитный материал, инженеры могут разработать индуктор, который лучше соответствует электрическим и механическим требованиям конкретного применения.

Физика открытого магнитного пути в сердечниках индукторов

Индуктор преобразует электрическую энергию в магнитную энергию, когда ток проходит через его обмотку. Материал сердечника обеспечивает путь для магнитного потока и сильно влияет на индуктивность, поведение насыщения и накопление энергии.

Феррит обеспечивает гораздо более высокую проницаемость, чем воздух, позволяя магнитному потоку концентрироваться внутри сердечника. Однако, когда магнитная цепь включает в себя значительный воздушный путь, общее сопротивление увеличивается. Это меняет способ реагирования компонента на повышение тока.

Нежелание и мягкая насыщенность

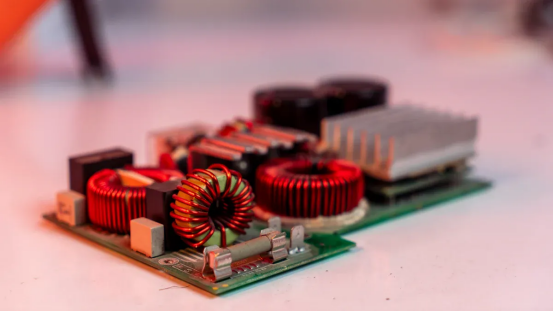

Замкнутая магнитная структура, такая как тороидальный сердечник, обеспечивает путь магнитного потока с низким сопротивлением. Это полезно, когда требуется высокая плотность индуктивности, но при увеличении тока сердечник может относительно быстро достичь насыщения.

Открытый магнитный путь вносит в магнитную цепь дополнительное сопротивление. Поскольку воздух имеет гораздо более низкую проницаемость, чем феррит, воздушная часть ограничивает общую плотность потока, возникающую внутри магнитного материала.

В результате индуктивность обычно уменьшается более постепенно с увеличением тока. Такое поведение обычно называют мягким насыщением .

Для силовых цепей, подверженных кратковременным пикам тока, постепенное снижение индуктивности может быть предпочтительнее резкого изменения. Это дает схеме более предсказуемую реакцию во время перегрузок и переходных процессов при коммутации.

Хранение энергии под напряжением постоянного тока

Накопление энергии является еще одним важным фактором при выборе индуктора для преобразования энергии.

Магнитный компонент должен поддерживать достаточную индуктивность, пропуская ожидаемый постоянный ток. Если сердечник входит в глубокое насыщение, индуктивность может значительно упасть, что повлияет на пульсации тока и общее поведение преобразователя.

При открытом магнитном пути большая часть магнитной энергии может быть связана с окружающей воздушной областью. Поскольку воздух насыщается не так, как ферромагнитный материал, структура может обеспечить полезную устойчивость к смещению постоянного тока.

Эта характеристика делает конфигурации с открытым сердечником достойными рассмотрения для сильноточных источников питания, контроллеров двигателей, схем фильтрации и других приложений, где рабочий ток существенно варьируется.

Компромисс заключается в том, что открытая структура позволяет большему магнитному потоку выходить за пределы компонента. Следовательно, при проектировании схемы электрические характеристики и электромагнитную совместимость необходимо оценивать вместе.

Индивидуальная конструкция индуктора со стержневым сердечником

Основным преимуществом индивидуальной конструкции стержня является гибкость.

Вместо того, чтобы выбирать стандартный компонент и адаптировать схему под него, инженеры могут настроить физическую структуру индуктора в соответствии с фактическими требованиями приложения.

Длина сердечника, диаметр, материал, площадь обмотки, размер провода и количество витков — все это влияет на конечные электрические характеристики.

Сердечник большей длины или большего диаметра может обеспечить дополнительное пространство для обмотки и изменить эффективный магнитный путь. Меньшая структура может помочь уменьшить занимаемую площадь, но может наложить большие ограничения на ток и рассеивание тепла.

Правильная комбинация зависит от целевой индуктивности, рабочего тока, частоты переключения, температурного диапазона и доступного места для установки.

Соотношение сторон и оптимизация намотки

Соотношение длины и диаметра сердечника влияет на распределение магнитного поля вокруг компонента. Инженеры могут использовать это соотношение для балансировки индуктивности, характеристик насыщения и физических размеров.

Не менее важна конструкция обмотки.

В сильноточных приложениях более толстый медный провод может снизить сопротивление постоянному току и связанные с ним потери проводимости. Плоский провод также можно использовать, когда требуется большее поперечное сечение проводника в пределах ограниченной площади обмотки.

Расстояние между витками влияет как на электрическую изоляцию, так и на высокочастотное поведение. Чрезмерно тугая намотка может усилить паразитные эффекты, а чрезмерное расстояние может увеличить общий размер компонента.

Поэтому нестандартная структура обмотки должна сбалансировать несколько факторов, а не просто максимизировать количество витков.

Для коммутационных приложений инженеры также могут оценить сопротивление переменному току, скин-эффект, потери из-за близости и повышение температуры. Эти факторы становятся все более важными по мере увеличения рабочей частоты.

Вопросы управления температурным режимом и электромагнитных помех

Тепловые характеристики часто являются одной из причин, по которой инженеры выбирают структуру с открытым ядром.

Индуктор со стержневым сердечником подвергает воздействию окружающего воздуха относительно большую часть своей поверхности. При достаточном потоке воздуха тепло, выделяемое обмоткой и сердечником, может передаваться в окружающую среду, не полагаясь полностью на печатную плату.

Более низкая рабочая температура помогает поддерживать более стабильные электрические характеристики в течение длительных рабочих циклов.

Однако открытый магнитный путь также создает важную конструктивную проблему: рассеянный магнитный поток .

В отличие от экранированных индукторов, компонент с открытым сердечником позволяет части своего магнитного поля распространяться в окружающую среду. Если индуктор расположен слишком близко к чувствительным сигнальным дорожкам, датчикам, линиям связи или цепям обратной связи, может возникнуть нежелательная магнитная связь.

Таким образом, разводка печатной платы становится частью процесса проектирования индуктора.

Инженеры могут уменьшить помехи путем:

· Хранение следов чувствительного сигнала вдали от области магнитного поля

· Размещение компонента в соответствующей ориентации.

· Минимизация сильноточных контуров

· Обеспечение достаточного физического зазора

· Использование локализованной защиты, где это необходимо.

· Разделение силовой и управляющей частей печатной платы

Целью является не обязательно устранение всего внешнего магнитного потока, а контроль его взаимодействия с близлежащими схемами.

Применение силовой электроники для индукторов с открытым контуром

Индукторы с открытым магнитным путем могут использоваться в нескольких приложениях, где стабильность тока и характеристики мягкого насыщения более важны, чем максимальное магнитное экранирование.

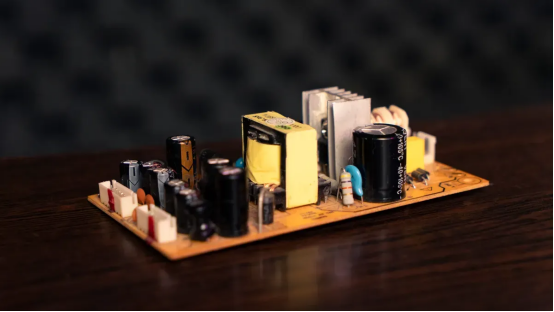

Сильноточная фильтрация

Источники питания генерируют пульсирующие токи во время переключения. Индуктор, расположенный на этапе фильтрации, ограничивает быстрые изменения тока и помогает сгладить форму выходного сигнала.

При высоких токах нагрузки поддержание полезной индуктивности имеет решающее значение. Открытый магнитный путь может обеспечить постепенную реакцию индуктивности при увеличении тока, что делает компонент пригодным для цепей с изменяющимися условиями нагрузки.

Инженеры могут использовать специальные стержневые конструкции, когда стандартный компонент не может обеспечить необходимое сочетание индуктивности, допустимого тока и механических размеров.

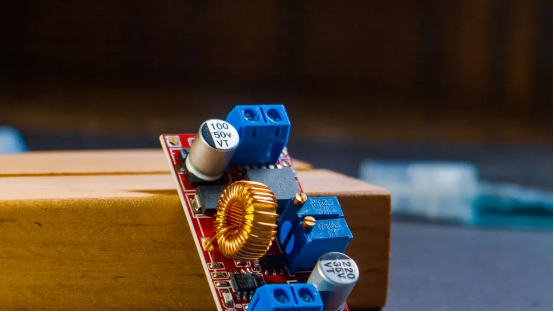

Преобразование постоянного тока в постоянный

Понижающие и повышающие преобразователи сильно зависят от своих индукторов.

Во время каждого цикла переключения индуктор сохраняет и выделяет энергию, контролируя пульсации тока. Если компонент насыщается слишком быстро, пульсации тока могут резко возрасти и создать дополнительную нагрузку на коммутационные устройства и конденсаторы.

Правильно спроектированная структура стержневого сердечника может обеспечить предсказуемое поведение тока во всем рабочем диапазоне преобразователя.

Размер сердечника, сопротивление обмотки, частоту переключения и характеристики насыщения следует оценивать вместе, а не рассматривать индуктивность как единственный критерий выбора.

Автомобильные и промышленные силовые цепи

Автомобильная и промышленная электроника часто испытывает быстрые изменения нагрузки. Двигатели, приводы, насосы и импульсные преобразователи могут генерировать кратковременные пики тока.

Для этих условий эксплуатации можно разработать индивидуальный индуктор с открытым сердечником.

Для автомобильных применений также необходимо учитывать температурные циклы, вибрацию, пространство для установки и долгосрочную надежность. В промышленном оборудовании может уделяться большее внимание непрерывному току, условиям охлаждения и механической прочности.

Поэтому компонент должен соответствовать всей рабочей среде, а не только номинальным электрическим характеристикам.

Как выбрать индивидуальный индуктор со стержневым сердечником

Выбор специального компонента следует начинать с реальных условий схемы.

Важные параметры включают в себя:

Текущий запас и запас насыщения

Номинальный ток сам по себе не дает достаточной информации для сильноточных приложений.

Инженерам следует изучить кривую зависимости индуктивности от тока и определить, какая индуктивность остается при максимальной ожидаемой нагрузке.

Для цепей с большими переходными токами часто необходим дополнительный запас. Компонент, который хорошо работает при номинальном токе, может вести себя совершенно по-разному во время запуска, кратковременных перегрузок или внезапных изменений нагрузки.

Цель состоит в том, чтобы удерживать индуктор в предсказуемой рабочей области, а не проектировать непосредственно на границе насыщения.

Оценка частоты и потерь

Значения индуктивности, измеренные на низкой частоте, могут не полностью отражать поведение компонентов импульсного преобразователя.

На более высоких частотах могут увеличиться потери в сердечнике, сопротивление обмотки, скин-эффект и эффект близости. Эти потери способствуют повышению температуры и снижению общей эффективности системы.

По этой причине инженеры должны по возможности оценивать компонент на фактической частоте переключения.

Затем можно разработать специальную обмотку, чтобы уменьшить ненужные потери в меди, сохраняя при этом необходимую индуктивность и токовую мощность.

Почему индивидуализация имеет значение в современных силовых конструкциях

Стандартные индукторы работают хорошо, если их электрические и механические характеристики уже соответствуют условиям применения. Однако специализированные энергосистемы часто предъявляют несколько требований одновременно.

Компоненту может потребоваться предоставить:

· Высокая токовая мощность

· Контролируемое поведение насыщения

· Низкое сопротивление постоянному току

· Удельная индуктивность

· Компактные размеры

· Улучшенное рассеивание тепла

· Определенная конфигурация обмотки

· Стабильная работа при изменении температуры

Удовлетворение всех этих требований с помощью готового компонента может оказаться затруднительным.

Специальный индуктор со стержневым сердечником позволяет инженерам регулировать магнитную структуру и структуру обмотки вокруг реальной схемы, не нарушая конструкцию схемы из-за размещения фиксированного компонента.

Этот подход может быть особенно полезен для промышленных источников питания, преобразователей постоянного тока, систем управления двигателями, автомобильной электроники и специализированного оборудования для преобразования энергии.

Окончательная конструкция всегда должна быть проверена посредством электрических испытаний, термических испытаний и, при необходимости, оценки электромагнитной совместимости.

Заключение

Индуктивности с открытым магнитным трактом обеспечивают другой баланс между индуктивностью, поведением насыщения, тепловыми характеристиками и магнитным экранированием по сравнению с конструкциями с закрытым сердечником.

Дополнительный воздушный путь увеличивает магнитное сопротивление и может обеспечить более мягкую реакцию индуктивности при увеличении тока. Это делает конструкции стержневого сердечника полезными в приложениях, где ток быстро меняется или где важно предсказуемое поведение при смещении постоянного тока.

В то же время открытая структура требует тщательного размещения печатной платы и учета электромагнитных помех, поскольку часть магнитного поля выходит за пределы сердечника.

Для требовательных приложений индивидуальная настройка обеспечивает больший контроль над размерами сердечника, геометрией обмотки, выбором провода, индуктивностью, сопротивлением и тепловым поведением. Таким образом, правильно спроектированный индуктор со стержневым сердечником может стать практическим решением, когда стандартные индукторы не могут удовлетворить электрические и механические требования специализированной энергосистемы.

Часто задаваемые вопросы

В чем основное преимущество индуктора с открытым магнитным путем?

Открытый магнитный путь увеличивает магнитное сопротивление и может привести к более постепенному уменьшению индуктивности по мере увеличения тока. Такое поведение полезно в сильноточных цепях со значительным изменением нагрузки.

Зачем выбирать специальный индуктор со стержневым сердечником вместо стандартного компонента?

Индивидуальная настройка позволяет инженерам регулировать размер сердечника, структуру обмотки, диаметр провода и индуктивность в соответствии с фактическими требованиями схемы. Это полезно, когда стандартные размеры компонентов или электрические характеристики не подходят.

Подходят ли индукторы со стержневым сердечником для преобразователей постоянного тока?

Да. Структуры со стержневым сердечником можно использовать в схемах преобразования постоянного тока в постоянный, где пульсации тока, поведение насыщения, тепловые характеристики и физические размеры тщательно подобраны к конструкции преобразователя.

Создают ли индукторы с открытым сердечником проблемы с электромагнитными помехами?

Они могут создавать больший внешний магнитный поток, чем экранированные конструкции. Правильная ориентация компонентов, расстояние между печатными платами, управление токовой петлей и локальное экранирование могут помочь уменьшить нежелательную магнитную связь.

Что должны проверить инженеры перед выбором индуктора со стержневым сердечником?

Ключевые факторы включают индуктивность, ток насыщения, сопротивление постоянному току, рабочую частоту, материал сердечника, температурный диапазон, физические размеры и магнитную среду вокруг компонента.
