Применение I-образных индукторов в схемах привода двигателя умного дома

Дроссели I-образной формы играют жизненно важную роль в схемах привода двигателя умного дома. Они фильтруют шум, стабилизируют ток и повышают общую эффективность. Эти небольшие компоненты помогают дизайнерам удовлетворить требования современных устройств «умного дома» к компактности, бесшумности и энергосбережению.

Инженеры ценят эти индукторы за их способность сглаживать колебания напряжения и подавлять электрические помехи. Правильно выбранный дроссель также продлевает срок службы цепей привода двигателя и обеспечивает постоянство характеристик в различных условиях эксплуатации.

В этой статье объясняется, что такое I-образный индуктор, почему он важен для моторных приводов и какие преимущества он дает приложениям «умный дом». Читатели также найдут практические рекомендации по выбору и интеграции индукторов в свои собственные конструкции.

Ключевые выводы

· Дроссели I-образной формы фильтруют помехи и стабилизируют ток в электроприводах. Эти действия повышают эффективность и продлевают срок службы схемы.

· Компактная конструкция и высокий ток насыщения делают эти индукторы идеальными для небольших и мощных устройств «умного дома».

· Выберите правильный индуктор, сопоставив индуктивность, номинальный ток и частоту с вашим драйвером. Такой выбор обеспечивает надежную работу.

· Разместите индуктор близко к драйверу и избегайте чувствительных датчиков. Правильное размещение снижает помехи и сохраняет систему в чистоте.

Что такое I-образный индуктор?

Структура и основные принципы

В I-образном индукторе используется магнитный сердечник в форме стержня или стержня с намотанной на него проволочной обмоткой. Эта конструкция отличается от тороидальных или замкнутых типов. Открытая конструкция обеспечивает инженерам легкий доступ для намотки и сборки.

Индуктор сохраняет энергию в магнитном поле, когда ток течет через его катушки. Это свойство делает компонент полезным для сглаживания колебаний напряжения и фильтрации высокочастотного шума. Магнитный сердечник концентрирует силовые линии и повышает индуктивность.

Ферритовые сердечники поддерживают высокочастотную работу с низкими потерями энергии. Конструкторы широко используют эти ядра в импульсных источниках питания и фильтрах. Материал обеспечивает быстрое переключение без чрезмерного нагрева.

Ключевые электрические свойства

Индуктивность дросселя зависит от материала сердечника, витков обмотки и физических размеров. Большее количество витков увеличивает индуктивность, но также увеличивает сопротивление постоянному току. Инженеры балансируют эти компромиссы для каждого приложения.

Напряжение и ток катушек индуктивности подчиняются определенному соотношению. Напряжение на компоненте зависит от того, насколько быстро ток изменяется с течением времени. Такое поведение позволяет индуктору противодействовать внезапным изменениям тока.

Ферритовые материалы хорошо работают в широком диапазоне частот. Они поддерживают низкие потери в сердечнике при работе на переменном токе. Эта особенность подходит для схем преобразования энергии, которые переключаются на высоких скоростях.

Индуктор I-образной формы также выдерживает значительный ток до насыщения. Конструкция стержневого сердечника обеспечивает стабильную работу в компактных помещениях. Эти детали хорошо подходят для моторных приводов умного дома и подобных схем.

Почему индукторы важны в моторных приводах

Цепи управления зависят от индукторов для фильтрации, генерации, задержки и вырезания. Индуктор сдвигает фазу тока относительно напряжения. Такое соотношение фаз помогает приводу правильно запуститься и развить определенное направление вращения и крутящий момент. Без этого фазового сдвига привод производил бы противоречивое движение. Совместное переключение полевых транзисторов и катушек индуктивности определяет размер и производительность любого преобразователя мощности. Конструкторы считают эти компоненты наиболее важными в конструкции преобразователя. Современные коммутационные схемы обычно достигают энергоэффективности выше 95 процентов при тщательно подобранных индукторах.

Подавление шума и электромагнитных помех

Шум переключения угрожает надежной работе устройств умного дома. Индукторы служат фильтрами привода двигателя , которые блокируют распространение высокочастотных шумов по источнику питания. Индуктор обеспечивает высокий импеданс для высокочастотных сигналов. Это сопротивление увеличивается с ростом частоты. Индуктор отражает шум обратно к его источнику, не пропуская его. Эти детали являются ценными фильтрами нежелательных помех. Индуктор смягчает резкие фронты переключения и уменьшает электромагнитное излучение системы. Это дросселирующее и фильтрующее действие обеспечивает чистоту линии электропередачи для других чувствительных компонентов.

Эффективное снижение электромагнитных помех требует согласования компонента с частотой переключения драйвера. Несоответствие снижает эффективность фильтрации и позволяет шуму уйти. Конструкторы комбинируют катушки индуктивности с конденсаторами для создания сетевых фильтров, которые удаляют как дифференциальные, так и синфазные шумы. Индуктор управляет последовательным импедансом, а конденсаторы обеспечивают шунтирующий путь к земле. Эти сети фильтров помогают продукту обеспечить соответствие требованиям EMC/EMI нормативным стандартам. Прохождение этих тестов необходимо для продажи продуктов для умного дома на мировых рынках.

Сглаживание тока и термоконтроль

Индуктор сопротивляется внезапным изменениям тока. Это свойство делает его идеальным для сглаживания импульсного тока от импульсного преобразователя. Индуктор сохраняет энергию в своем магнитном поле, когда переключатель включен. Он высвобождает эту энергию, когда выключатель выключается. Это действие заполняет промежутки между импульсами и создает устойчивый ток через обмотки. Более плавный ток уменьшает пульсации крутящего момента и улучшает качество движения.

Плавный ток также снижает пульсации и предотвращает чрезмерный нагрев системы. Сильные переходные процессы приводят к нагреванию обмоток и электроники привода. Индуктор ограничивает скорость изменения потока. Это ограничение снижает пиковые значения и распределяет тепловую нагрузку по всему циклу переключения. Более низкие рабочие температуры продлевают срок службы конденсаторов, полевых транзисторов и самого привода. Управление температурой становится проще, когда индуктор обрабатывает переходную энергию.

Индуктор формирует формы сигналов тока и напряжения внутри цепи. Правильная форма сигнала снижает нагрузку на переключающие полевые транзисторы и повышает общую эффективность. Чистый сигнал содержит меньше гармоник, которые в противном случае тратили бы энергию в виде тепла. Индуктор также помогает поддерживать непрерывный ток в условиях небольшой нагрузки.

Частота играет прямую роль в поведении и выборе компонентов. Более высокие частоты переключения позволяют использовать меньшие значения индуктивности. Индукторы меньшего размера экономят место на плате и снижают стоимость компонентов. Материал сердечника должен поддерживать рабочую частоту без чрезмерных потерь. Ферритовые материалы превосходно работают на высоких частотах и ​​обеспечивают низкие потери в сердечнике. Проектировщики должны убедиться, что сердечник не насыщается при пиковом токе.

Переменный ток в приводе также влияет на производительность. Переменный сигнал создает изменяющееся магнитное поле в сердечнике. Потери в сердечнике увеличиваются с увеличением частоты и амплитуды переменного тока. Эти потери проявляются в виде тепла, которым необходимо управлять посредством правильного проектирования. Конструкторы выбирают материалы, которые уравновешивают потери в сердечнике с требуемым значением индуктивности для приложения.

Дроссель I-образной формы обычно используется в таких конструкциях приводов. Его открытая стержневая структура обеспечивает стабильную индуктивность при компактных размерах. Компонент обрабатывает высокие уровни насыщения до насыщения ядра. Этот запас обеспечивает надежную работу при запуске и в условиях неисправности. Простая конструкция также позволяет снизить затраты при крупносерийном производстве.

Преимущества для приложений «умный дом»

Компактный размер и высокая насыщенность

Устройствам умного дома требуются небольшие компоненты, способные выдерживать большие нагрузки. Индуктивность I-образной формы обеспечивает оба качества. Его конструкция со стержневым сердечником обеспечивает высокую индуктивность при небольших размерах. Этот компактный размер экономит ценное место на плате в схемах привода двигателя.

Высокий ток насыщения является еще одним важным преимуществом. Индуктор сохраняет стабильную работу при скачках тока во время запуска двигателя. Он не теряет индуктивность в условиях пиковой нагрузки. Эта надежность позволяет приводу работать в сложных рабочих циклах.

Гуцзин обладает более чем 23-летним опытом производства в этой области. Компания разрабатывает более 20 000 рецептур материалов магнитных сердечников. Ее производственные линии более чем на 90 процентов автоматизированы. Эти возможности обеспечивают стабильное качество каждой партии. Гуцзин имеет сертификаты IATF 16949 и ISO 9001.

Низкие потери в сердечнике и экономическая эффективность

Низкие потери в сердечнике напрямую приводят к экономии энергии. Индуктор теряет меньше энергии в виде тепла во время операций переключения. Эта эффективность обеспечивает тихую и прохладную работу, которую ожидают пользователи умного дома. Более низкие потери также уменьшают нагрузку на близлежащие компоненты.

Экономическая эффективность имеет значение для потребительских товаров, выпускаемых в больших объемах. Простая конструкция I-образного индуктора позволяет снизить производственные затраты. Gujing предлагает обширный ассортимент продукции для удовлетворения различных дизайнерских потребностей. В линейку входят серии DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 и DLGB3X. Дополнительные опции охватывают серии DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 и DLGBX .

Эти индукторы служат для импульсных источников питания, преобразователей постоянного тока в постоянный, устройств «умного дома», электродвигателей, драйверов светодиодов и бытовой техники. Частотная характеристика переменного тока остается стабильной в любых условиях эксплуатации. Разработчики получают гибкое и доступное решение для регулирования напряжения и фильтрации шума.

Выбор правильного индуктора

Индуктивность и номинальный ток

Значение индуктивности — это первая характеристика, которую должен определить проектировщик. Это значение определяет, сколько энергии сохраняет компонент и насколько хорошо он сглаживает пульсации тока. Более высокая индуктивность обеспечивает лучшую фильтрацию, но медленнее реагирует на изменения нагрузки. Более низкая индуктивность реагирует быстрее, но пропускает больше пульсаций. Инженеры рассчитывают целевое значение, исходя из частоты переключения, приемлемого уровня пульсаций и требований к нагрузке моторного привода.

Номинальный ток определяет максимальную нагрузку, которую деталь может выдерживать непрерывно. Разработчики также должны проверить ток насыщения, при котором сердечник теряет свои магнитные свойства. Превышение этого предела приводит к резкому падению индуктивности и может привести к повреждению привода. Безопасная конструкция удерживает пиковый рабочий ток значительно ниже порога насыщения. Термическое снижение номинальных характеристик также имеет значение, поскольку сопротивление увеличивается с повышением температуры и снижает эффективную токовую мощность.

Напряжение и ток катушек индуктивности подчиняются определенному соотношению в каждом цикле переключения. Напряжение на обмотке зависит от того, насколько быстро изменяется ток с течением времени. Такое поведение позволяет компоненту противостоять внезапным изменениям потока. Конструкторы используют этот принцип для прогнозирования пульсаций и проверки соответствия детали потребностям схемы.

Gujing предлагает услуги по индивидуальной настройке уникальных значений индуктивности, размеров корпуса, номинальных токов или конструкций для конкретного применения. Опытные инженеры поддерживают каждый проект: от оценки применения и выбора магнитного материала до структурной оптимизации, производства прототипов, проверки производительности и массового производства. Эта поддержка помогает дизайнерам без задержек перейти от концепции к производству.

Ограничения по частоте и размеру

Рабочая частота привода определяет процесс выбора. Более высокие скорости переключения позволяют уменьшить значения индуктивности, что экономит место на плате и снижает стоимость. Материал сердцевины должен поддерживать выбранную частоту без чрезмерных потерь. Ферритовые сердечники хорошо работают в широком диапазоне частот и обеспечивают низкие потери в сердечнике при работе на переменном токе. Разработчики проверяют, что ядро ​​не насыщается при пиковом токе при наихудшей нагрузке.

Ограничения по размеру часто определяют окончательный выбор. Устройства «умный дом» размещают множество компонентов в ограниченном пространстве, поэтому важен каждый миллиметр. Дроссель I-образной формы со стержневым сердечником обеспечивает высокую индуктивность при компактных размерах. Эта конструкция хорошо подходит для схем привода двигателя, где площадь платы ограничена. Открытая структура также упрощает автоматическую сборку и снижает производственные затраты.

Проектировщикам следует также оценить сопротивление обмотки постоянному току. Меньшее сопротивление означает меньшие потери энергии в виде тепла и более высокий общий КПД. Мощность индуктора должна соответствовать требованиям привода. Деталь с недостаточной мощностью перегреется и преждевременно выйдет из строя.

Gujing предоставляет техническую поддержку при выборе компонентов, анализе приложений, разработке прототипов и массовом производстве. Ассортимент продукции компании включает серии DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 и DLGB3X, а также DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, и серия DLGBX. Эти индукторы обеспечивают стабильную индуктивность, низкое сопротивление постоянному току и надежную работу по току. Разработчики могут запросить образцы и протестировать их в реальных условиях эксплуатации, прежде чем приступить к окончательной спецификации.

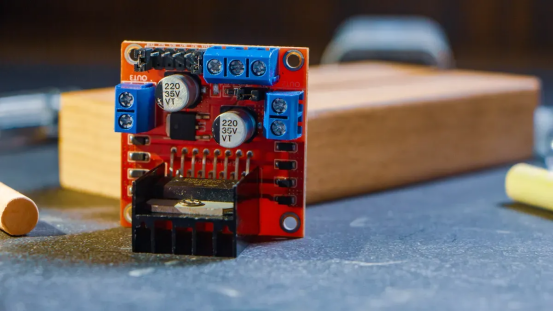

Советы по интеграции для водителей двигателей

Размещение и экранирование

Поместите I-образный дроссель рядом с выходом драйвера двигателя. Короткие дорожки между индуктором и драйвером уменьшают излучаемые помехи. Правильный ток требует тщательной прокладки трасс. Открытая структура стержня создает поле, выходящее за пределы тела. Ориентируйте ось ядра вдали от чувствительных путей прохождения сигнала. Разметка печатной платы должна включать в себя заземляющую пластину под индуктором. Технология прецизионной намотки Gujing обеспечивает постоянство паразитных значений в разных партиях.

Магнитное поле индукторов может создавать помехи для близлежащих датчиков. Правильно расположенные индукторы уменьшают помехи в дорожках. Держите компоненты подальше от антенн и датчиков Холла. Заземленная медная заливка обеспечивает дополнительную защиту. Сопротивление обмотки постоянному току влияет на размещение. Меньшее сопротивление генерирует меньше тепла. Компания Gujing использует оптимизированные материалы магнитного сердечника, которые позволяют снизить потери в сердечнике. Это уменьшает тепло, излучаемое индуктором. Строгий контроль качества и полная отслеживаемость гарантируют соответствие каждой детали спецификациям.

Совместимость драйверов

Сопоставьте индуктор с микросхемой драйвера двигателя. Номинальная индуктивность должна соответствовать частоте переключения драйвера и выходным фильтрам. Несоответствие приводит к чрезмерной пульсации. Ток насыщения должен превышать пиковый выходной сигнал драйвера. Текущий рейтинг компонента должен соответствовать требованиям драйвера. Сопротивление обмотки влияет на потери мощности и общую энергоэффективность. Автоматизированное производство Gujing поддерживает жесткие допуски на значения индуктивности. Прослеживаемость гарантирует, что каждая партия соответствует техническим характеристикам.

Рабочая частота драйвера ограничивает материал сердечника. Ферритовые сердечники Gujing поддерживают диапазон частот в схемах привода двигателя. Сердечник не должен насыщаться во время пиковых переходных процессов. Насыщение снижает индуктивность и вызывает неисправности. Проверка качества Gujing проверяет работоспособность ядра в экстремальных условиях. Автоматизированное производство уменьшает вариации. Инженеры рассчитывают на единообразное поведение индукторов и других компонентов в различных устройствах. Размер компонента должен соответствовать макету. Индукторы Gujing выпускаются в нескольких сериях для различных требований к монтажу. Стабильное выходное напряжение зависит от правильного выбора дросселя. Приложения с более высоким напряжением требуют сердечников с более высокими порогами насыщения. Подача мощности остается стабильной.
Дроссели I-образной формы обеспечивают явные преимущества в схемах привода двигателя умного дома. Они подавляют шум, сглаживают ток и повышают энергоэффективность. Эти детали помогают дизайнерам создавать компактные, надежные и доступные устройства для умного дома. Индуктор накапливает энергию и высвобождает ее для стабилизации напряжения во время переключения. Правильно выбранный индуктор также ограничивает выделение тепла и продлевает срок службы схемы. Инженерам следует применять рекомендации по выбору и интеграции из этой статьи. Согласование индуктивности, номинального тока и частоты с драйвером обеспечивает стабильную работу. Правильное размещение и экранирование уменьшают помехи. Эти шаги помогут любому проектировщику оптимизировать схемы привода двигателя для современных продуктов «умного дома».

Часто задаваемые вопросы

Что на самом деле делает I-образный дроссель в цепи привода двигателя?

Он накапливает энергию в магнитном поле и высвобождает ее для сглаживания тока. Эта деталь также блокирует попадание высокочастотного шума на другие компоненты. Это фильтрующее действие сохраняет чистоту линии электропередачи. Результатом является более устойчивое движение двигателя и меньше электрических помех.

Как разработчик выбирает правильное значение индуктивности?

Частота переключения и приемлемый уровень пульсаций устанавливают цель. Более высокое значение фильтрует лучше, но медленнее реагирует на изменения нагрузки. Более низкое значение реагирует быстрее и пропускает больше пульсаций. Инженеры находят баланс между этими компромиссами для каждой конструкции привода.

Может ли компания Gujing поставить индукторы по индивидуальному заказу для конкретной конструкции?

Да. Gujing предлагает настройку уникальных значений индуктивности, размеров корпуса, номиналов тока и конструкций для конкретных приложений. Инженеры поддерживают проекты, начиная с выбора материалов и заканчивая производством прототипов и массовым производством. Компания имеет сертификаты IATF 16949 и ISO 9001.

Какая серия продуктов подходит для приводов для умного дома?

Серии DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 и DLGB3X удовлетворяют многим потребностям. Серии DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 и DLGBX удовлетворяют дополнительным требованиям к размеру и производительности. Эти детали обслуживают импульсные источники питания, преобразователи постоянного тока, электродвигатели и бытовую технику.

Почему ток насыщения имеет большее значение, чем номинальный ток?

Номинальный ток определяет непрерывную работу. Ток насыщения отмечает точку, в которой сердечник теряет индуктивность. Превышение его приводит к резкому падению производительности и возможным поломкам. Безопасная конструкция удерживает пиковый ток значительно ниже этого порога.
