Почему допуски и DCR цветового кольца индуктора важны для вашей печатной платы

Допуск и DCR имеют значение, поскольку они напрямую влияют на точность, эффективность и надежность схемы при сборке печатной платы. Цветной кольцевой индуктор служит для цепей фильтрации, настройки и питания. Эти индукторы не являются взаимозаменяемыми. Индуктор со свободным значением смещает частотную характеристику. Индуктор с высоким DCR тратит энергию в виде тепла. Такие индукторы вызывают искажение сигнала, перегрев и выход из строя узлов. Каждый индуктор на плате должен соответствовать номинальным характеристикам. Разработчики, которые игнорируют характеристики индуктора, рискуют дорогостоящей доработкой и нестабильной работой. Правильный выбор индуктора предотвращает эти сбои. Это сохраняет схемы стабильными и эффективными. Правильный выбор всегда начинается с понимания обоих параметров.

Допуски цветных кольцевых индукторов и основы индуктивности

Что означает допуск индуктивности

Допуск индуктивности описывает допустимое отклонение от номинального значения индуктивности. Производители выражают это изменение в процентах. Индуктор 100 мкГн с допуском ±10% может измерять от 90 до 110 мкГн. Этот диапазон влияет на то, как компонент работает в схеме.

Жесткая толерантность обходится дороже в производстве. Отсутствие толерантности экономит деньги, но вносит неопределенность. Дизайнеры должны взвешивать эти компромиссы для каждого приложения.

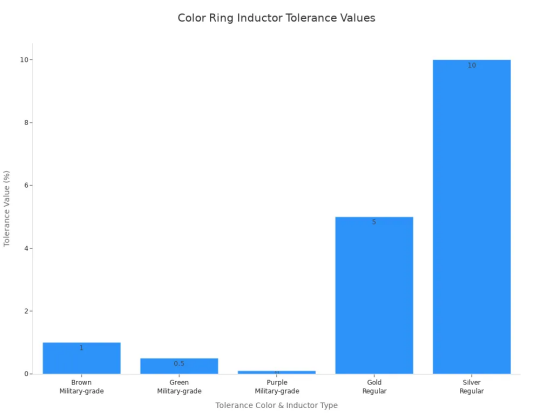

Общие классификации толерантности включают M (±20%) и N (±30%). Эти коды указаны в технических характеристиках и этикетках компонентов. Индукторы военного класса имеют гораздо более жесткие допуски. Коричневый означает ±1%, зеленый — ±0,5%, фиолетовый — ±0,1%. В обычных индукторах используется золото ±5% и серебро ±10%.

Серия цветных кольцевых индукторов Gujing , включая модели DLGA0510 и DLGA0410, демонстрирует последовательный контроль допусков для всех производственных партий. Эти сквозные индукторы подходят для задач фильтрации, хранения энергии и обработки сигналов.

Чтение диапазонов допусков и кодов

Серия полос с цветовой кодировкой сообщает значение индуктивности и допуск на корпусе компонента. Метод считывания зависит от количества полос.

Для четырехполосного дросселя первые две полосы представляют собой значащие цифры, третья полоса — множитель, а четвертая полоса указывает на допуск. Для пятиполосного дросселя первые три полосы — это значащие цифры, четвертая полоса — множитель, пятая полоса — допуск.

Рассмотрим пример с четырьмя полосами: желтый (4), фиолетовый (7), красный (×100), золотой (5%). Это дает 47 × 100 = 4700 мкГн с допуском 5%. Пример с пятью полосами: красный (2), фиолетовый (7), черный (0), коричневый (×10), золотой (5%). Это дает 270 × 10 = 2700 мкГн с допуском 5%.

В таблице ниже приведены цветовые коды допусков для быстрого ознакомления.

Правильное чтение цветных полос предотвращает ошибки сборки. Неправильно считанный диапазон допуска отправляет на производственную линию неправильный индуктор.

Как допуск влияет на производительность схемы

Точность фильтрации и настройки

Значение индуктивности и допуск формируют частотную характеристику каждой схемы фильтрации и настройки. Фильтр пропускает или блокирует сигналы на определенных частотах. Такое поведение зависит от точной индуктивности в цепи. Когда фактическое значение отклоняется от номинального значения индуктивности, частота среза изменяется вместе с ним. Схема настройки ведет себя таким же образом. Резонансная точка смещается, и схема больше не работает должным образом.

Резонансная частота зависит как от индуктивности, так и от емкости. Любая ошибка в любом из компонентов смещает резонансную точку. Конденсаторы обычно различаются примерно от ±5% до ±20%. Индуктивности часто различаются на ± 10% и более. Эти отклонения сочетаются. Фактический резонанс может отличаться на несколько процентов от запланированного значения. Прецизионные компоненты или регулировка после сборки решают эту проблему. Без них схема дрейфует.

Практический пример показывает масштаб проблемы. Генератор с частотой 1 МГц, состоящий из компонентов ± 10%, может дрейфовать в диапазоне примерно от 950 кГц до 1050 кГц. Системы связи часто требуют точности на уровне килогерца. Там такое отклонение недопустимо. Прецизионные радиочастотные конструкции часто включают в себя регулируемые компоненты настройки для компенсации. Температурные эффекты усугубляют ситуацию. Катушки индуктивности с ферритовым сердечником меняют проницаемость в зависимости от температуры. Паразитное сопротивление катушек индуктивности и эквивалентное последовательное сопротивление конденсаторов уменьшают добротность Q на более высоких частотах. Это уменьшение может еще больше сдвинуть резонансную частоту.

Более жесткая толерантность помогает, но за это приходится платить. В радиочастотных индукторах становится трудно обеспечить допуски от ±2% до ±5% по мере уменьшения размера компонента. Это ограничение влияет на производительность производства и снижает стабильность работы. Это также влияет на то, насколько точно инженеры могут настраивать резонансные контуры.

Выход сборки и риски несоответствия

Несоответствие допусков создает реальные проблемы на производственной линии. Два индуктора из одной партии могут находиться на противоположных концах диапазона допуска. Одна схема работает. Следующий проваливается. Эта несогласованность приводит к увеличению количества переделок и брака.

Цветной кольцевой индуктор со свободным диапазоном допуска усугубляет этот риск. Лента сообщает сборщику номинальный диапазон, но не фактическое значение этой конкретной детали. Плата, оснащенная несовпадающими индукторами, может пройти функциональные испытания на одном устройстве и выйти из строя на другом. Затем инженеры тратят время на отладку проблемы, которая связана с вариациями компонентов, а не с ошибками проектирования.

Соответствие допуска к применению снижает эти риски. Схемы настройки требуют жестких допусков. Цепи фильтрации часто допускают более жесткие допуски. Конструкторы, которые проверяют диапазон допуска на соответствие требованиям схемы, выявляют несоответствия еще до начала производства. Этот шаг позволяет сохранить производительность сборки и обеспечить единообразие поведения схемы для каждого устройства.

Влияние DCR на потери мощности и эффективность

DCR, тепло и номинальный ток

DCR – сопротивление постоянного тока обмотки индуктора. Это сопротивление исходит от медного провода внутри компонента. Низкий DCR сводит к минимуму потери мощности и внутренний нагрев. Это соотношение следует простому правилу: рассеиваемая мощность равна квадрату тока, умноженному на сопротивление. Сопротивление обмотки даже в несколько миллиом может привести к значительному нагреву, когда катушка индуктивности пропускает десятки или сотни ампер. Потери растут пропорционально квадрату тока.

Более высокий DCR означает больше тепла. Большее количество тепла снижает безопасный номинальный ток. Разработчик, который выводит индуктор с цветным кольцом за пределы номинального допустимого тока, может вызвать выделение тепла, магнитное насыщение и потерю эффективности. Компонент может выйти из строя. Для обеспечения надежной работы инженеры должны учитывать ток насыщения, повышение температуры и материал сердечника индуктора при сравнении силовых индукторов для понижающего или повышающего преобразователя.

Размер компонента здесь играет важную роль. Размер индуктора SMD определяет DCR, номинальный ток, запас насыщения и управление теплом. Упаковка меньшего размера не может так эффективно рассеивать тепло. Это также ограничивает площадь поперечного сечения обмотки. Плоские обмотки улучшают плотность упаковки проводников. Такая конструкция обеспечивает большую площадь поперечного сечения проводника или более компактную обмотку для данной конструкции. В результате снижается DCR и уменьшаются потери проводимости. Эти преимущества наиболее важны при больших токах, поскольку потери проводимости растут пропорционально квадрату тока.

Инженерам следует рассмотреть возможность использования горячего DCR, а не только DCR при комнатной температуре. DCR, зависящий от температуры, увеличивается по мере нагревания компонента во время работы. Это увеличение еще больше увеличивает потери. Снижение механизмов потерь часто более эффективно, чем попытки отвести тепло после его образования. Более низкое сопротивление может обеспечить более высокий номинальный тепловой ток в корпусе данного размера. Это улучшение справедливо только в том случае, если также соблюдены требования к насыщению, повышению температуры, расположению печатной платы и охлаждению.

Литая ленточная структура Gujing серии DLGA обеспечивает низкие потери в сердечнике и надежную работу в условиях непрерывной работы. Конструкция формованной ленты повышает эффективность сборки и поддерживает автоматизированное производство.

Эффективность конструкции блоков питания

DCR напрямую влияет на потери проводимости постоянного тока в магнитных компонентах источника питания. Минимизация DCR является важнейшей целью проектирования любого эффективного преобразователя. Однако DCR — не единственный источник потерь. Частотно-зависимые потери в обмотке переменного тока из-за скин-эффекта и эффекта близости также способствуют повышению температуры. Вихревые токи от краевых полей и полей утечки увеличивают потери. Потеря ядра добавляет еще один слой. Серьезность этих потерь зависит от частоты переключения, формы волны тока, геометрии проводника, распределения поля, геометрии зазора, материала сердечника и колебаний магнитного потока.

По мере увеличения индуктивности максимальные потери тока на переключающем транзисторе уменьшаются. Это изменение повышает эффективность. Однако более высокая индуктивность может увеличить потери из-за сопротивления катушки постоянному току и снизить эффективность. Дизайнеры должны сбалансировать эти конкурирующие эффекты.

Оптимизация DCR должна быть сбалансирована с потерями в обмотке переменного тока, потерями в сердечнике, запасом насыщения и тепловой структурой. Магнитная конструкция должна включать тепловой поток через обмотку, сердечник, основание, медь печатной платы, воздушный поток и дополнительный путь радиатора. Конструкция сильноточного индуктора представляет собой такую ​​же проблему теплового проектирования, как и проблема магнитного проектирования. Обмотка и корпус определяют, сможет ли компонент выдержать постоянный ток в конечном корпусе.

Во время выбора инженеры должны изучить кривую зависимости индуктивности от постоянного тока и кривые зависимости индуктивности от тока. Эти кривые показывают, как индуктивность падает при смещении постоянного тока. Процент падения индуктивности показывает, насколько компонент теряет при рабочем токе. Разработчикам также следует проверить кривые смещения постоянного тока на предмет поведения при насыщении. Тщательный анализ пульсаций тока, пикового тока и среднеквадратичного тока гарантирует, что дроссель соответствует требованиям применения. Пульсации тока влияют на потери и нагрев сердечника. Правильный выбор предотвращает потерю эффективности и обеспечивает стабильность электропитания.

Последствия игнорирования толерантности и DCR

Искажение сигнала и нестабильность

Превышение допустимых значений приводит к искажению сигнала, расстройке и нестабильности схемы. Индуктивность, значение которой выходит за пределы номинального диапазона, смещает частотную характеристику цепи. Фильтры больше не блокируют правильные частоты. Схемы настройки отклоняются от целевой резонансной точки. Результатом является ухудшение качества сигнала и непредсказуемое поведение.

Свободный диапазон допуска вносит неопределенность в каждую построенную единицу. Одна плата может работать идеально. Следующий может выйти из строя. Этот вариант вынуждает инженеров тратить время на отладку проблем, возникающих из-за несогласованности компонентов, а не из-за недостатков конструкции. Жесткий контроль допуска предотвращает эти проблемы. Он обеспечивает стабильное поведение схемы на протяжении каждого производственного цикла.

Затраты на перегрев и доработку

Чрезмерное значение DCR приводит к перегреву, выходу из строя компонентов и дорогостоящим доработкам при сборке печатной платы. Чтобы добиться более высокой индуктивности, производители часто используют более тонкий провод или большее количество витков намотки. Такой выбор конструкции повышает сопротивление индуктора постоянному току. Повышенный DCR увеличивает потери в меди, особенно потери I²R. Увеличение потерь I²R приводит к серьезному перегреву дросселя. Этот перегрев также снижает общую эффективность схемы.

Зависимый от температуры DCR усугубляет проблему. Поскольку компонент нагревается во время работы, его сопротивление еще больше возрастает. Это увеличение еще больше увеличивает потери. Проектировщик, игнорирующий этот эффект, может указать дроссель, который работает на стенде, но выходит из строя в полевых условиях. Компонент может превысить текущий номинал и получить необратимое повреждение. Замена вышедших из строя деталей увеличивает затраты и задерживает производство.

Сертификаты Gujing IATF 16949 и ISO 9001, а также полная отслеживаемость процессов помогают предотвратить эти проблемы. Эти системы гарантируют, что каждый индуктор перед отправкой соответствует номинальным характеристикам. Строгий контроль качества выявляет детали, не соответствующие техническим характеристикам, еще до того, как они попадут на сборочную линию. Эта защита снижает необходимость переделок, брака и отказов на месте. Проектировщики, пользующиеся услугами сертифицированных поставщиков, избегают скрытых затрат на несовместимые компоненты.

Выбор цветных кольцевых индукторов для сборки печатной платы

Соответствие допуска потребностям применения

Требования к допускам различаются в зависимости от функции схемы. Схемы настройки требуют жестких допусков, поскольку небольшие изменения индуктивности расстраивают резонансные резервуары. Цветной кольцевой индуктор ±5% подходит для таких прецизионных применений. Схемы фильтрации допускают более слабые значения. Часто в этом случае хорошо работает часть ±10% или ±20%. Разработчики должны сопоставить диапазон допуска с чувствительностью схемы. Этот шаг предотвращает ненужные затраты и обеспечивает надежную работу.

Номинальное значение индуктивности определяет первоначальный выбор. Затем инженеры проверяют, находится ли диапазон допусков в допустимых пределах для применения. Резонансный резервуар, рассчитанный на 100 мкГн, может принимать от 95 до 105 мкГн. Индуктор ±5% отвечает этой потребности. Часть ±20% — нет. Проверка допусков на соответствие требованиям схемы перед окончательным составлением спецификации позволяет избежать переделок и сохранить производительность сборки.

Выбор DCR и текущего рейтинга

Выбор DCR предполагает компромиссы. Более низкое сопротивление постоянному току требует более толстого провода. Этот выбор увеличивает размер и стоимость упаковки. При более высоких частотах переключения сопротивление переменному току может в 1,5–3 раза превышать значение постоянного тока. Потери в сердечнике также масштабируются с частотой. Дизайнеры должны оценивать эти факторы вместе.

Текущий рейтинг требует внимания к нескольким параметрам. Номинальный тепловой ток отличается от номинального тока насыщения. Инженеры должны проверить оба. Общее правило проектирования снижает ток насыщения на 25 % по сравнению с пиковым током наихудшего случая, когда температура окружающей среды остается ниже 50 °C. При температуре выше 70°C снизьте номинальные характеристики на 35%. Постоянный ток вызывает потери в обмотке. Пульсации тока добавляют потери переменного тока. Среднеквадратичный ток определяет общий нагрев.

Практический пример показывает, почему условия таблицы имеют значение. В понижающем преобразователе 12 В в 3,3 В/5 А использовался дроссель 10 мкГн, рассчитанный на ток насыщения 5,2 А, и DCR 28 мОм. Деталь работала при температуре 78°C, а плата оставалась при температуре 45°C. Потери в ядре на частоте 500 кГц достигли 340 мВт, что почти в три раза превышает значение, указанное в технических характеристиках. Переход на дроссель DCR 10 мкГн, ток насыщения 6,5 А и сопротивление 18 мОм с композитным сердечником позволил снизить потери и снизить температуру до 52°C.

Gujing предлагает услуги OEM/ODM, подкрепленные более чем 20 000 формулами магнитных сердечников. Компания обеспечивает настройку для конкретных значений индуктивности, размеров или электрических характеристик. Эти индукторы обеспечивают эффективную сборку печатных плат во многих приложениях.
Допуск влияет на точность схемы и производительность сборки. DCR формирует эффективность и тепловые характеристики. Проектировщики должны проверить соответствие индуктора потребностям применения, прежде чем окончательно составить спецификацию. Убедитесь, что значение индуктивности соответствует расчету таблицы данных микросхемы. Убедитесь, что ток насыщения превышает пиковый ток как минимум на 30%. Убедитесь, что тепловой ток превышает постоянный ток нагрузки как минимум на 20%. Выберите самый низкий DCR, разрешенный бюджетом и размером. Убедитесь, что собственная резонансная частота значительно превышает рабочую частоту. Каждый индуктор должен соответствовать размеру печатной платы и должным образом рассеивать тепло. Балансируйте производительность, стоимость и доступность. Правильно выбранный индуктор обеспечивает стабильность, эффективность и надежность печатной платы в каждом производственном цикле.
