Недавно компания Gujing успешно помогла глобальному заказчику автомобильной отрасли решить проблему отказа сердечника серийно производимых силовых индукторов. Стандартные индукторы первоначального поставщика заказчика претерпели сильное затухание индуктивности и магнитное насыщение в условиях работы с высокими токами. Не имея профессиональных технических возможностей отладки и стандартизированных систем сильноточного тестирования, первоначальный поставщик не смог оптимизировать и улучшить продукты, что грозило задержкой реализации автомобильного проекта клиента и неудачной проверкой надежности на уровне транспортного средства. Наконец, клиент обратился к Gujing за индивидуальным исправлением и оптимизацией решения.
Этот проект нацелен на индукторы серии 20 кГц для автомобильных силовых цепей со строгими требованиями по проверке рабочих условий. Оригинальные готовые индукторы имели нестабильную стабильность индуктивности при переменном постоянном токе смещения и не могли адаптироваться к сценариям динамических колебаний тока автомобильных электронных систем. Чтобы полностью проверить характеристики сопротивления току продукта и устранить дефект насыщения, компания Gujing приняла стандартизированную и строгую схему испытаний во всем диапазоне токов, основанную на стандартах измерения высокочастотных индукторов IEC62024:

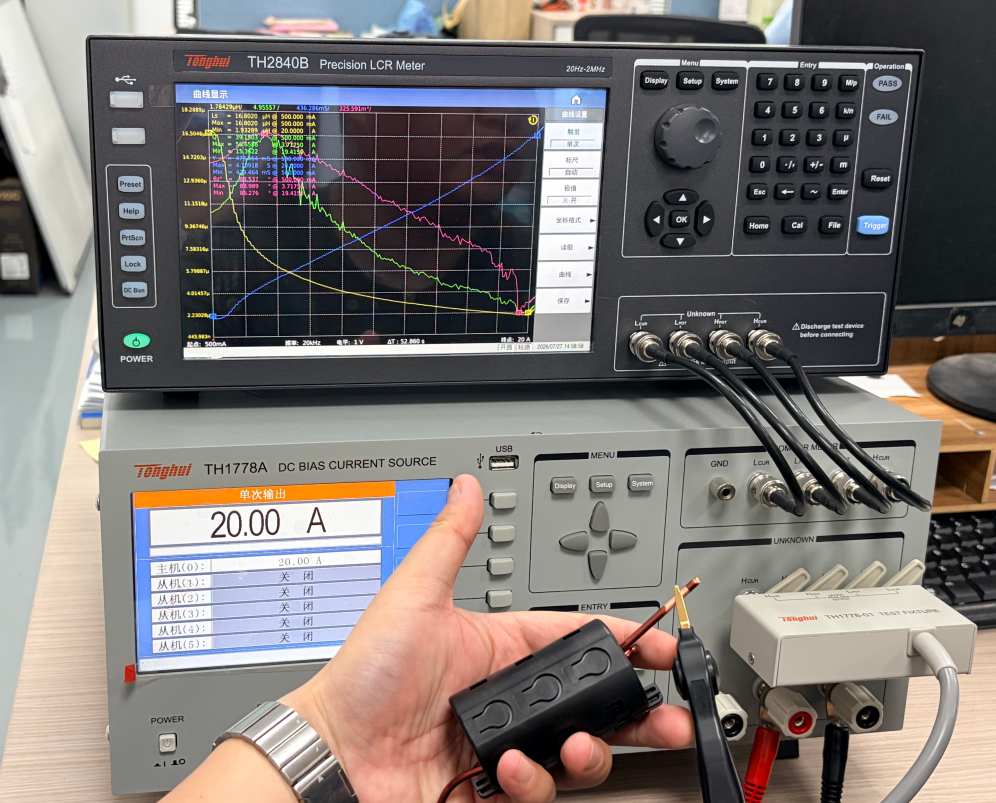

В качестве исходного состояния в тесте используется постоянный ток смещения 0 А с точным шагом тока 0,5 А, непрерывной нагрузкой и максимальным током до 20 А. Профессиональная испытательная система записывает точное значение индуктивности индуктора в каждом узле тока в режиме реального времени, рисует полную характеристическую кривую LI (индуктивность-ток) и точно определяет порог магнитного насыщения и правило затухания индуктивности исходного продукта, обеспечивая достоверную поддержку данных для целевой оптимизации.
Основываясь на точных данных испытаний и реальных требованиях к нагрузке автомобильных цепей клиента, группа исследований и разработок Gujing приступила к целенаправленной структурной оптимизации. Приняв конструкцию сквозного сечения провода 4 мм², рекомендованную для сильноточных автомобильных сценариев, команда скорректировала и оптимизировала структуру обмотки индуктора и соотношение витков обмотки. Оптимизированный дроссель эффективно подавляет сильноточное магнитное насыщение, значительно улучшает стабильность индуктивности при токе смещения во всем диапазоне, идеально соответствует рабочей частоте последовательной цепи 20 кГц и полностью соответствует требованиям долгосрочной стабильной работы автомобильного уровня.
В этом проекте по выпрямлению сильноточных индукторов автомобильного уровня компания Gujing выделяет три основных конкурентных преимущества, которые отличают ее от обычных поставщиков компонентов и завоевывают высокое признание зарубежных клиентов:
1. Профессиональные возможности тестирования автомобильного уровня, надежность, поддерживаемая данными.
В отличие от поставщиков, которым не хватает условий для сильноточных испытаний, компания Gujing оснащена полной системой испытаний постоянным током смещения, поддерживающей пошаговое тестирование в полном диапазоне 0–20 А с высокоточными интервалами 0,5 А. Он может выполнять полнопараметрическую калибровку индуктивности, характеристик насыщения и высокочастотных характеристик в реальных рабочих условиях, строго соблюдая международные стандарты тестирования автомобильных электронных компонентов. Все улучшения производительности основаны на объективных тестовых данных, что исключает риски нестабильности продукта, вызванные эмпирической отладкой.
2. Оптимизация индивидуальной обмотки, целенаправленное устранение сильноточных дефектов.
Стремясь решить основную проблему недостаточного сопротивления тока исходного индуктора, Гуцзин не применяет общие схемы улучшения. В сочетании с характеристиками высокочастотной последовательной цепи 20 кГц и условиями работы с сильными токами в автомобильной промышленности мы настраиваем параметры сечения провода и структуру обмотки, оптимизируем распределение магнитного потока сквозного индуктора, эффективно улучшаем способность продукта к предотвращению насыщения и достигаем стабильной выходной индуктивности при полной токовой нагрузке.
3. Независимые исследования и разработки, эффективное решение болевых точек клиентов.
Столкнувшись с технической дилеммой, которую первоначальный поставщик не смог решить, Gujing реализует комплексное обслуживание: от диагностики неисправностей, полного тестирования производительности, оптимизации схемы до проверки образцов продукции. Он эффективно решает насущную проблему клиента, связанную с неквалифицированными текущими характеристиками автомобильных индукторов, позволяет избежать рисков задержки проекта и обеспечивает надежные, настраиваемые и высоконадежные решения в области индукторов для зарубежных проектов автомобильной электроники.
В связи с быстрой модернизацией автомобильной электронной техники предъявляются более высокие требования к стабильности больших токов и характеристикам защиты от насыщения силовых индукторов. Gujing продолжит концентрироваться на настройке высококачественных компонентов автомобильного уровня, полагаться на профессиональные системы тестирования и независимые возможности исследований и разработок, постоянно оптимизировать производительность продуктов и предоставлять более высококачественные и надежные решения для магнитных компонентов для клиентов автомобильной и промышленной силовой электроники по всему миру.
