Предыстория проекта

В существующей конструкции заказчика использован индуктор со сквозным отверстием 33 мкГн. Они намеревались перейти на корпус SMD GCD54 для производства печатных плат для поверхностного монтажа, исключив при этом ручную пайку сквозных отверстий и сохранив при этом затраты на компоненты под контролем.

Оригинальный индуктор со сквозным отверстием был рассчитан на рабочий ток 1,5 А. Однако реальный ток нагрузки конечного оборудования составлял всего 200–300 мА. Сильноточные характеристики 1,5 А были завышены, что давало возможность снизить стоимость.

Процесс сотрудничества

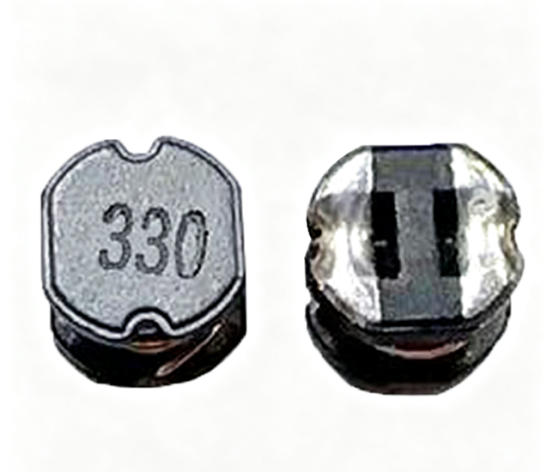

1. Команда продаж Gujing первоначально предложила индуктор SMD 33uH в корпусе GCD54, который соответствовал току 1,5 А оригинальной детали со сквозным отверстием. Для оценки были предоставлены соответствующее коммерческое предложение с учетом налогов и техническое описание.

2. Заказчик проверил параметр тока насыщения и отметил, что ток насыщения 1 А достаточен для фактической нагрузки 200–300 мА, а номинал 1,5 А не нужен.

3. Основываясь на реальных условиях работы клиента, команда инженеров Gujing скорректировала материал магнитного сердечника. Размер корпуса GCD54 и значение индуктивности 33 мкГн остались неизменными, а ток насыщения был снижен до 1 А, чтобы соответствовать практическому применению. Будучи сертифицированным производителем IATF 16949 , компания Gujing строго контролирует смену материалов и проверку производительности, чтобы гарантировать стабильное качество массового производства.

4. Благодаря идентичному корпусу и индуктивности, а также полному соответствию требованиям к производительности конечного устройства, обновленная версия имеет более низкую цену за единицу и обеспечивает экономию средств.

Ключевые преимущества

· Преобразование корпуса : прямой переход от сквозного монтажа к SMD GCD54 с тем же значением индуктивности. Поддерживает автоматический монтаж SMT и исключает ручную пайку, что повышает эффективность производства.

· Выбор материала, ориентированный на применение : избегайте завышенных характеристик сильноточных компонентов. Вариант тока насыщения 1 А выбирается с учетом фактической нагрузки оборудования заказчика 200–300 мА.

· Оптимизация затрат и эффективности : корректировка формулы магнитного сердечника снижает затраты на закупку компонентов без изменения размеров корпуса или ухудшения электрических характеристик.

· Надежная настройка, подтвержденная сертификацией : Имея сертификат IATF 16949 , компания Gujing гарантирует надежное качество при настройке материалов и производительности. Поддерживается библиотекой Gujing, содержащей более 20 000 формул магнитных порошков. В одном пакете доступны несколько вариантов номиналов тока для обеспечения диверсифицированных решений с точки зрения затрат и эффективности.
