Испытание надежности силового индуктора промышленных импульсных источников питания

Инженеры, создающие промышленные импульсные источники питания, должны включить в квалификационный план восемь испытаний: термоциклирование, термический удар, вибрация, влажность, паяемость, сопротивление изоляции, долговечность при высокотемпературной нагрузке и проверка тока насыщения смещением постоянного тока. Каждый тест нацелен на определенный путь стресса.

Силовой индуктор несет в себе концентрированный риск при любом импульсном источнике питания. Сердечник, обмотка и паяные соединения подвергаются термическому и механическому циклированию при эксплуатации. Эти напряжения вызывают большинство проблем с надежностью магнитного пути.

Проверка надежности силового индуктора уравновешивает две затраты. Чрезмерное тестирование удлиняет квалификацию и повышает стоимость единицы продукции. Недостаточное тестирование приводит к неудачам на местах. Правильный набор тестов соответствует приложению, и в этой статье показано, как его создать.

Промышленные требования к силовым индукторам

Требования к температуре, вибрации и сроку службы

Промышленные коммутационные источники питания работают непрерывно, часто внутри корпусов с ограниченным потоком воздуха. Температура окружающей среды остается высокой в ​​течение многих лет. Поэтому силовые индукторы промышленного класса должны работать при экстремальных температурах, обычно от -40°C до +125°C или выше. Непрерывная работа усиливает каждое решение по температурному запасу.

Механический стресс добавляет второе требование. Высокоскоростные железнодорожные перевозки, автомобилестроение и сложные промышленные условия делают критически важными прочность паяных соединений, виброустойчивость и устойчивость к ударам. Силовой индуктор, выдержавший стендовые испытания, все равно может треснуть на конце после многих лет вибрации машины.

Жизненные ожидания определяют третье требование. Квалификационные программы продлевают сроки испытаний под нагрузкой далеко за пределы 1000 часов, вплоть до 5000 часов. Затем команды применяют экстраполяцию в стиле Аррениуса к определенному критерию деградации. Такие экстраполяции специфичны для испытуемых деталей, стрессовых условий, допущений и определения отказа. Инженерам не следует обобщать их как правило срока службы всех индукторов.

Промышленный и потребительский и автомобильный профили

Каждый сегмент рынка по-разному формирует требования к индукторам. Бытовая электроника отдает предпочтение миниатюрным, компактным деталям высокой плотности для более тонких конструкций в смартфонах, ноутбуках, носимых устройствах и устройствах для умного дома. Стоимость и размер определяют этот профиль, и более короткий срок службы приемлем. Промышленная автоматизация нуждается в прочных и высокоэффективных индукторах для непрерывной работы в роботах, ПЛК, датчиках и преобразователях частоты. Автомобильная промышленность требует сильноточных, высокотемпературных, компактных деталей с питанием от аккумуляторных платформ на 800 В и сверхбыстрой зарядки с соблюдением стандарта AEC-Q200 в качестве входных ворот.

Поля уменьшаются при экстремальных температурах. Номинальный среднеквадратичный ток и запас по току насыщения падают по мере нагрева сердечника. Недостаточный номинальный ток проявляется в виде падения индуктивности или термического разгона. Определение требований перед тестированием предотвращает это несоответствие. Ключевые электрические параметры, такие как isat, собственная резонансная частота и среднеквадратичный ток, должны быть указаны для наихудшей рабочей температуры, а не для комнатной температуры.

Испытание надежности индуктора Essential Power

Тестирование надежности силового индуктора основано на определенном наборе стресс-тестов. Каждое испытание воспроизводит одно напряжение поля и выявляет один механизм отказа. Инженеры должны рассматривать этот набор тестов как основу любого плана квалификации .

Термический цикл и термический шок

Термоциклирование перемещает деталь между нижним и верхним температурными пределами с контролируемой скоростью изменения температуры. Медленный пандус позволяет всей сборке одновременно расширяться и сжиматься. Термический шок вызывает те же самые крайности с почти мгновенной передачей. Крутой градиент усиливает нагрузку на поверхность раздела материалов с разной скоростью расширения. Оба теста направлены на растрескивание сердечника, усталость обмотки и растрескивание паяных соединений. Термический удар является более жестким испытанием целостности оконечных соединений. Термоциклирование лучше имитирует ежедневные колебания окружающей среды в вольере.

Вибрация, влажность и паяемость

Испытание на вибрацию встряхивает установленную деталь по частоте. Он нацелен на механическую усталость паяных соединений и незакрепленных узлов сердечника. При испытании на влажность деталь подвергается воздействию высокой температуры и высокой относительной влажности. Попадание влаги ухудшает изоляцию и вызывает коррозию обмотки. Тестирование на паяемость проверяет, насколько хорошо смачиваются выводы во время сборки. Плохой результат смачивания указывает на слабость соединений еще до того, как деталь вступит в эксплуатацию.

Тесты на паяемость и влажность выявляют слабые места обмотки и выводов, которые не могут быть обнаружены только при термических испытаниях. Термическое напряжение выявляет несоответствие расширения. На нем не видно оконцевания, устойчивого к намоканию, или обмотки, которая со временем впитывает влагу. Эти два теста устраняют этот разрыв.

В таблице приведены типичные профили и фокус приемки. Точные ограничения зависят от выбранного стандарта и применения. Силовой индуктор, который выдерживает термические нагрузки, но не поддается пайке, по-прежнему представляет угрозу надежности в производстве. Набор тестов работает как единое целое, а не как отдельные проверки.

Сопротивление изоляции и срок службы под нагрузкой

Сопротивление изоляции измеряет изоляцию между обмоткой и сердечником с течением времени. Высокое значение подтверждает прочное эмалевое покрытие и чистую шпульку. Влага, термическое старение и перенапряжение медленно разрушают этот барьер. Падающее сопротивление изоляции сигнализирует об опасности пробоя еще до возникновения короткого замыкания.

Срок службы и дрейф при высокотемпературной нагрузке

Срок службы при высокотемпературной нагрузке позволяет силовому индуктору работать при номинальном токе и повышенной температуре в течение длительного периода времени. Тест выявляет долговременную индуктивность и дрейф сопротивления постоянному току. Оба параметра изменяются по мере старения сердечника и стабилизации обмотки. Дрейф имеет значение, поскольку моделирование потерь зависит от стабильных значений. Увеличение сопротивления постоянному току увеличивает потери в обмотке. Падающая индуктивность увеличивает пульсации тока и потери в сердечнике переменного тока. Вместе они толкают температуру вверх. Инженеры сравнивают дрейф с первоначальными показаниями и с допусками, указанными в таблице данных.

Проверка смещения постоянного тока и тока насыщения

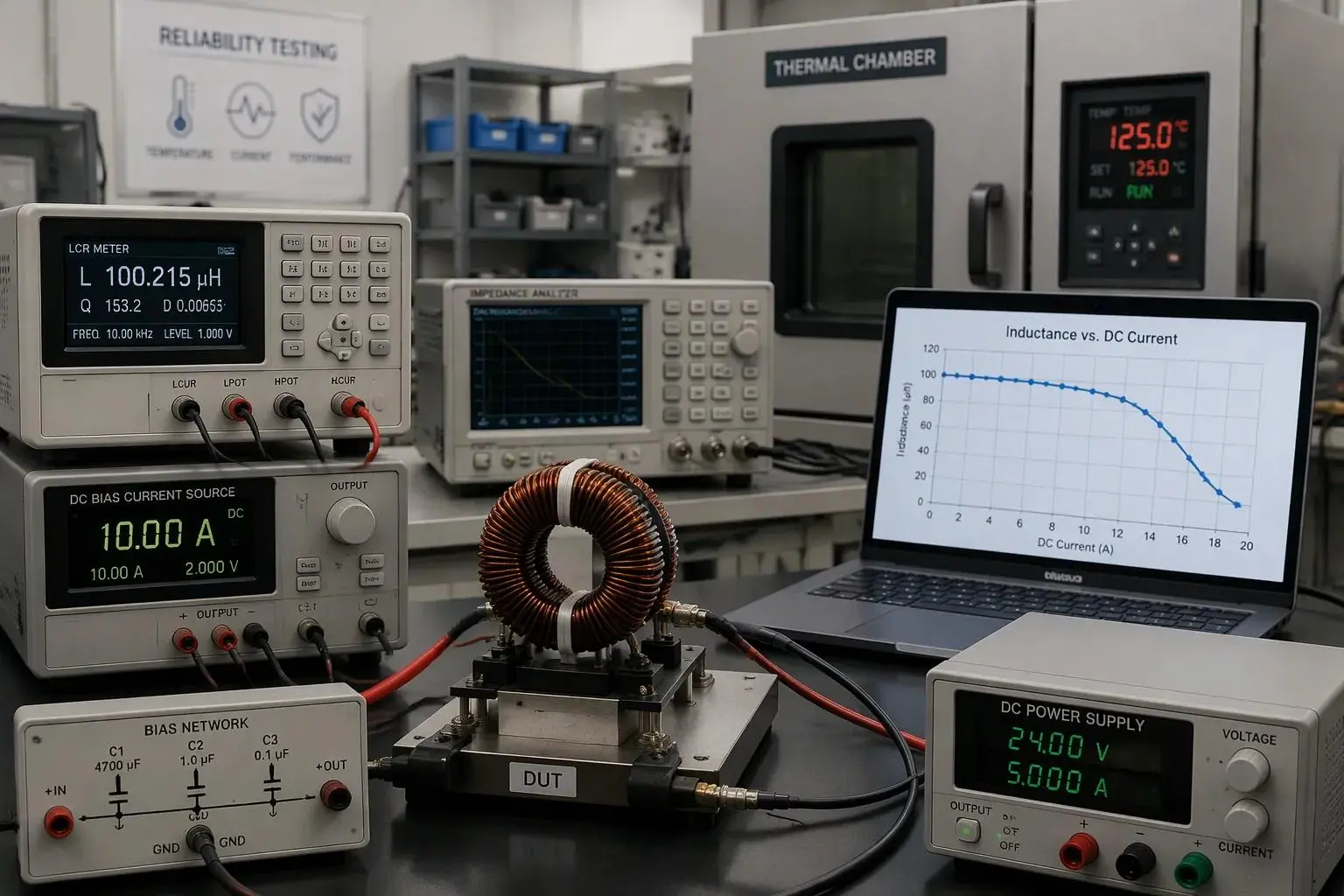

При тестировании смещения постоянного тока постоянный ток накладывается на измерительный сигнал переменного тока. Для установки необходим измеритель LCR или анализатор импеданса, управляемый источник постоянного тока и сеть смещения, изолирующая прибор от постоянного тока. Инженер сначала сопоставляет условия таблицы данных по частоте, уровню переменного тока и температуре, затем выполняет компенсацию размыкания и короткого замыкания. Индуктивность при нулевом смещении становится опорной L0. Затем ток возрастает контролируемыми ступенями, при этом индуктивность и температура регистрируются на каждом этапе. Измеряемый isat — это постоянный ток, при котором индуктивность соответствует критерию, установленному производителем.

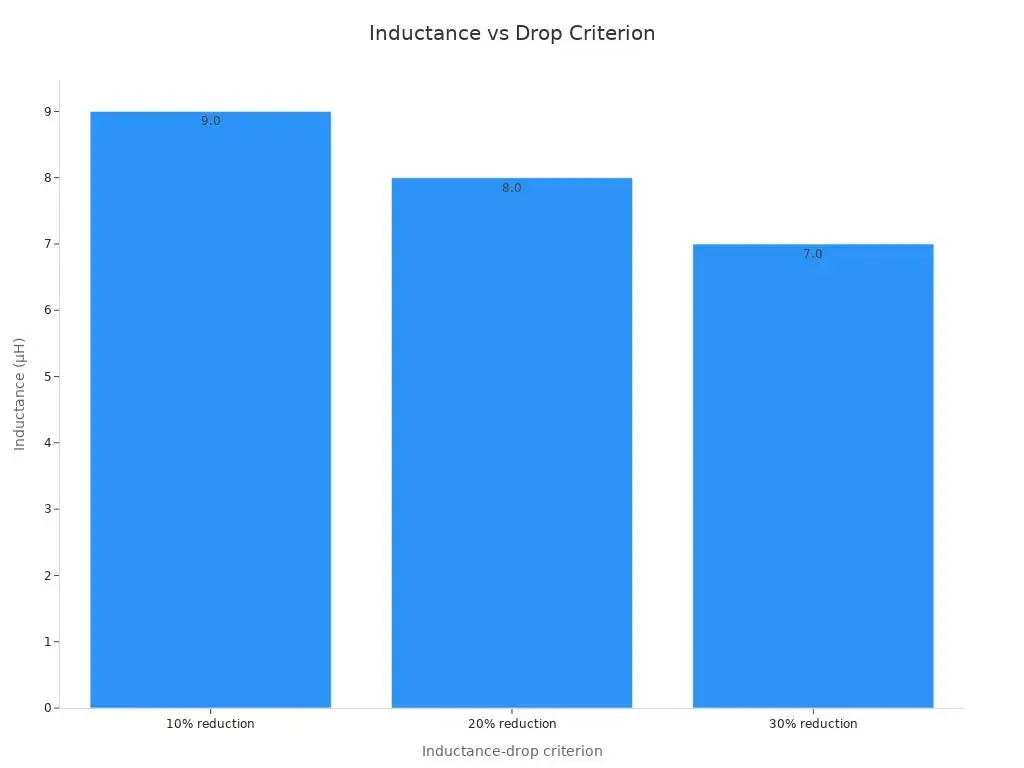

Ни один процент падения не является универсальным. Деталь с рейтингом падения 30% может иметь более высокий рейтинг isat, чем деталь с рейтингом 10%. Сравнения справедливы только в том случае, если определение падения и условия испытаний совпадают. Инженер также должен прочитать кривую зависимости L от I при каждом токе, наблюдаемом в цепи: при нормальной работе, установившемся пике, запуске и переходных процессах. Деталь с номинальным сопротивлением 10 мкГн может обеспечить только 7,5 мкГн в рабочей точке, и в расчетах преобразователя должна использоваться оставшаяся индуктивность. Основной материал формирует кривую. Ферритовые сердечники демонстрируют резкий изгиб насыщения, тогда как порошковые и металлокомпозитные сердечники постепенно снижаются. Недостаточный текущий рейтинг проявляется в том, что мягкое колено скрещено слишком рано. Поэтому пиковый ток насыщения должен с запасом превышать нагрузку наихудшего случая, а номинальный ток насыщения должен сохраняться во всем температурном диапазоне.

Стандарты и критерии приемки

Сопоставление AEC-Q200, IEC и MIL-STD

Каждый тест в плане квалификации относится к определенному семейству стандартов. AEC-Q200 (редакция E, 2023 г.) служит основным квалификационным стандартом для стресс-тестов для пассивных компонентов и явно охватывает катушки индуктивности и магнитные компоненты. В дополнение к базовым методам он добавляет испытания, специфичные для AEC, включая срок службы при смещенной влажности в течение 1000 часов, 85 °C, относительной влажности 85 % с номинальным отклонением, а также прочность на конце. IEC 60068 предоставляет базовые методы испытаний на воздействие окружающей среды и механические испытания, на которые ссылается AEC-Q200. MIL-STD-883 и серия JEDEC JESD22-A находятся рядом с ним в качестве базовых стандартов. Документы AEC основываются на этих методах, но не заменяют их.

AEC-Q200 охватывает все, что не является полупроводником: конденсаторы, резисторы, катушки индуктивности, магнетики, варисторы, предохранители и кристаллы.

Промышленные образцы часто выборочно заимствуют уровни автомобильных испытаний. Проектировщик может принять профиль срока службы со смещенной влажностью для применения в герметичном корпусе и пропустить проверку вибрации, которую уже учитывает метод монтажа. Такое выборочное заимствование работает, когда инженер документирует обоснование.

Правильно читаем критерии приемки

Пороговые значения «пройден/не пройден» требуют внимательного прочтения. Пределы изменения индуктивности определяют, насколько далеко значение может отклоняться от первоначального показания. Пределы сдвига DCR ограничивают рост сопротивления постоянному току. Минимальные значения сопротивления изоляции определяют уровень изоляции обмотки от жилы. Визуальные критерии включают наличие трещин в жиле, смачивание концов и разборчивость маркировки. Силовой индуктор соответствует плану только тогда, когда все критерии соответствуют друг другу.

Копирование уровней стандарта по умолчанию без проверки их на соответствие приложению может привести к проблемам. Запас по току насыщения по умолчанию может предполагать благоприятную окружающую среду, которую корпус никогда не обеспечивает. Текущий рейтинг и среднеквадратичный запас тока должны отражать реальный худший случай. Прежде чем подписывать план, инженеры должны подтвердить каждый порог с учетом полевых условий.

Интерпретация результатов и видов отказов

Растрескивание сердечника, усталость обмотки, паяные соединения

Неисправный силовой индуктор обычно имеет одну из пяти сигнатур. Трещина в керне проявляется как видимый перелом после термического или механического удара. Усталость обмотки проявляется в виде обрыва или замыкания витка после неоднократного расширения и сжатия. Поверхности паяного соединения растрескиваются на конце после вибрации или термоциклирования. Пробой изоляции проявляется в падении показаний сопротивления изоляции. Дрейф индуктивности проявляется как медленное изменение значения в течение срока службы нагрузки.

Каждая подпись указывает на другую первопричину. Трещина вдоль края сердцевины предполагает температурный градиент, который деталь не смогла поглотить. Усталая обмотка предполагает, что медь и сердечник двигались с разной скоростью. Трещина в соединении указывает на метод монтажа или профиль припоя, а не на магнитную конструкцию. Инженеры должны записать место неисправности перед заменой детали.

Износ и неудачи в раннем возрасте

Последовательность тестов разделяет эти две категории. Ранние дефекты проявляются в первые часы стресс-теста. Механизмы изнашивания появляются поздно и неуклонно нарастают. Деталь, которая выходит из строя на 100-м часу 1000-часового испытания под нагрузкой, имеет дефект. Деталь, которая смещается после 4000 часов работы, свидетельствует о нормальном старении. Анализ отказов затем подтверждает механизм посредством поперечного сечения или микроскопии.

Последовательное построение уменьшает вариации, которые усложняют чтение. Производитель самостоятельно выбирает магнитные материалы и использует процессы, соответствующие стандарту IATF 16949, и строго придерживается принципа индивидуального распределения. Узкий спред делает дрейф тренда видимым на фоне стабильной базовой линии. Свободный спред скрывает тренд внутри нормального разброса.

Следите за недостаточным текущим рейтингом во время интерпретации. Деталь, которая перегревается при номинальном среднеквадратичном токе, может одновременно увеличивать сопротивление постоянному току и снижать индуктивность. Эта картина отражает потери в обмотке и сердечнике, выходящие за пределы тепловой конструкции, а не случайный дефект. Запас по току насыщения и номинальный ток должны сохраняться при наихудшей температуре, прежде чем инженер очистит деталь.

Сопоставление уровней тестирования с приложениями

Получение профилей на основе полевых условий

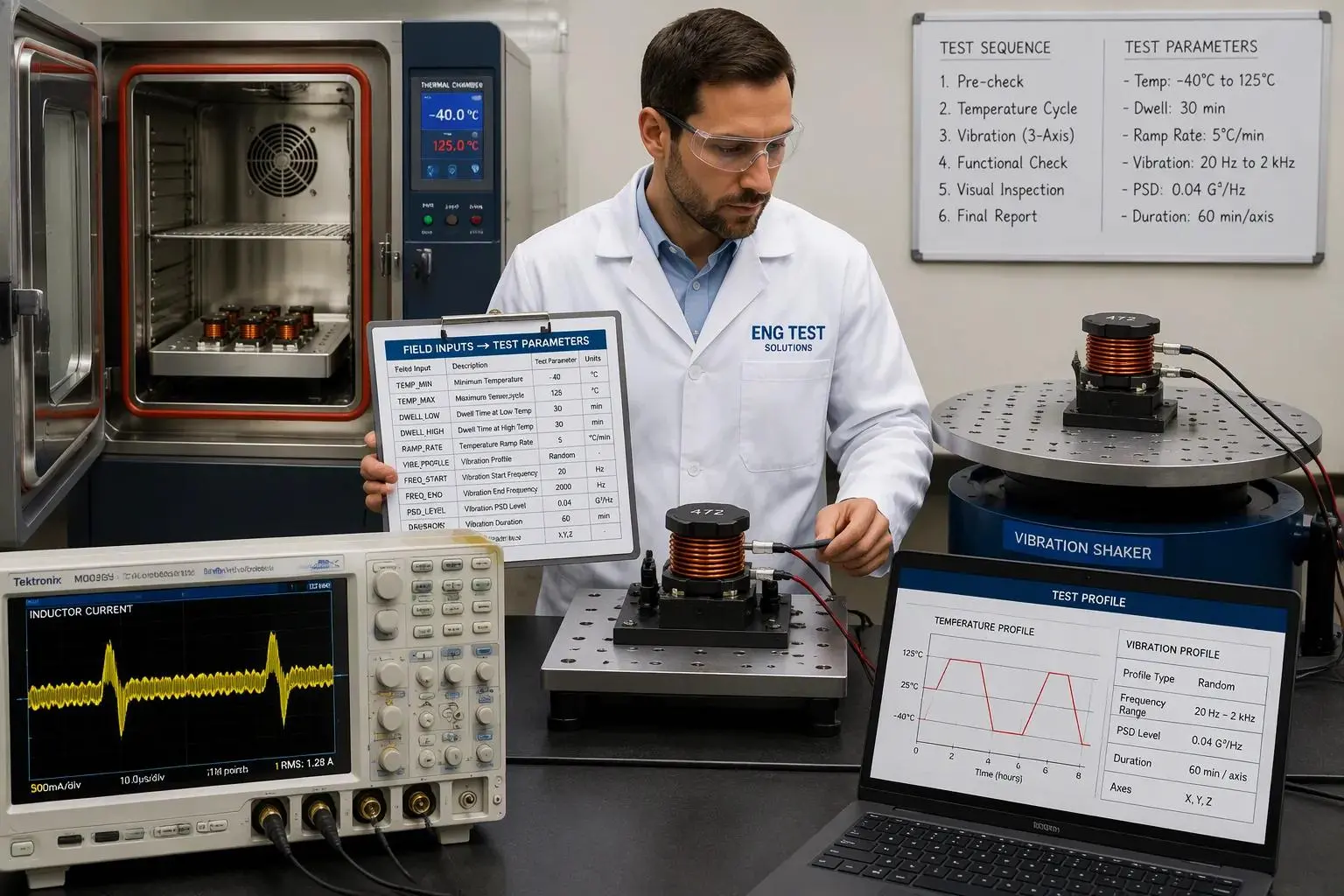

Профиль тестирования должен отражать полевые условия, а не стандартные значения по умолчанию из таблицы данных. Инженер начинает с трех входных данных: диапазона температуры окружающей среды внутри корпуса, спектра вибрации места установки и рабочего цикла нагрузки. Каждый вход соответствует определенному параметру теста.

Особого внимания заслуживает наихудшая нагрузка. Инженер должен привязать номинальный ток и запасы по току насыщения к самой тяжелой нагрузке, которую когда-либо будет требовать схема, включая пусковые и переходные пики. Силовой дроссель, рассчитанный только на номинальную нагрузку, будет снижаться при наступлении переходного процесса. Номинал isat должен скрывать этот пик с запасом при самой высокой рабочей температуре, когда ток насыщения падает. Номинальный среднеквадратичный ток должен охватывать установившийся нагрев, а результирующее повышение температуры должно оставаться в пределах теплового расчета. Пульсации тока добавляют потери переменного тока в дополнение к нагреву постоянного тока, поэтому профиль должен отражать реальную пульсацию на частоте переключения.

Как избежать чрезмерного и недостаточного тестирования

За чрезмерное тестирование приходится платить. Дополнительные партии испытаний, более длительная продолжительность и повторный анализ отказов растягивают график квалификации и повышают себестоимость единицы продукции. Виброразвертка, скопированная из автомобильной программы, может добавить недели к плану детали, закрепленной болтами внутри стационарного шкафа. Эти усилия не приносят доверия.

Недостаточное тестирование несет в себе скрытую цену. Пропущенный тест на влажность или проверка слабого тока насыщения могут привести к тому, что деталь выйдет из строя в полевых условиях. Сбои в эксплуатации обходятся гораздо дороже, чем время испытаний, которое они потребовали бы. Инженер должен размещать каждый тест там, где его оправдывает риск приложения.

Существует один практический путь. Комплексная поддержка выбора и тестирования от опытного производителя индукторов значительно сокращает этот этап согласования. Поставщик, самостоятельно подбирающий магнитный материал, может предложить профиль из описания применения, предоставить образцы для проверки и подтвердить данные isat и среднеквадратичного тока в сравнении с реальной рабочей точкой. Эта поддержка превращает выбор индукторов из предположения в документированное решение. Инженер по-прежнему принимает окончательное решение о приемке, но работа по сопоставлению начинается с проверенных данных, а не с пустой страницы.

Цель — план правильного размера. Каждый тест на нем отвечает на реальный риск, который реально представляет приложение. Тестирование надежности силового индуктора работает лучше всего, когда профиль соответствует условиям поля, а запасы по току соответствуют нагрузке наихудшего случая.

Вопросы стоимости и соответствия требованиям

Откуда берется стоимость квалификации

Стоимость квалификации накапливается из четырех источников. Количество тестовых партий определяет базовую стоимость, поскольку каждая партия требует деталей, времени крепления и лабораторных часов. Продолжительность испытаний умножает эту базу, а длительная эксплуатация под нагрузкой задерживает камеры на несколько недель. Неудачный анализ увеличивает затраты в случае неудачного анализа образца, поскольку для получения поперечных срезов и микроскопии требуется работа специалистов. Повторная квалификация после изменения проекта перезапускает часть цикла, а позднее изменение может свести на нет весь завершенный план.

Силовой индуктор находится в центре этого бюджета. Потери в сердечнике и потерях в обмотках определяют, сколько тепловых испытаний потребуется для плана. Деталь с большим запасом по току насыщения требует меньше повторных запусков, чем деталь, доведенная до предела.

Построение плана тестирования подходящего размера

Правильный план начинается с условий применения, а не с полного меню стандарта. Инженер сначала выбирает основные тесты, а затем добавляет дополнительные тесты только там, где их оправдывает конкретный риск. Герметичный корпус может оправдать испытание на влажность и отказаться от проверки вибрации, которую уже обеспечивает метод монтажа.

Тип компонента также должен определять план. Дроссели с ферритовым сердечником подходят для высокочастотных импульсных источников питания и для защиты от электромагнитных помех, где в конструкции доминируют потери в сердечнике и собственная резонансная частота. Сильноточные тороидальные индукторы подходят для хранения и фильтрации энергии, где наибольшее значение имеют ток насыщения и среднеквадратичный запас по току. Инженер должен выбрать тип, соответствующий конкретному приложению, а не тестировать каждый тип на каждом уровне. Такой выбор обеспечивает соответствие индуктивности, номинального тока и запасов по току пульсаций реальной нагрузке, а также сохраняет квалификационный бюджет, ориентированный на реальный риск в полевых условиях.

Основной набор испытаний охватывает циклическое термоциклирование, термический удар, вибрацию, влажность, паяемость, сопротивление изоляции, срок службы под нагрузкой и смещение постоянного тока. Инженеры сравнивают результаты с пределами отклонения и признаками отказов, а затем корректируют уровни с учетом полевых условий.

Практический контрольный список помогает при выборе и квалификации:

1. Определите область применения и наихудшие условия эксплуатации.

2. Определите необходимую индуктивность, пульсации и пиковый ток.

3. Таблицы данных экрана при смещении и температуре, а не номинальных значениях.

4. Убедитесь, что isat устраняет пиковый переходный процесс при максимальной температуре.

5. Проверьте конструкцию, квалификационные доказательства и критерии приемки.

6. Смоделируйте и протестируйте окончательную схему перед утверждением.

Баланс между уверенностью в надежности и стоимостью означает тестирование того, что требует приложение, и не более того.
